Netzprojekt Bassecourt – Mühleberg

Swissgrid erhöhte die Spannung auf der Leitung Bassecourt – Mühleberg per Ende November 2023 von 220 Kilovolt (kV) auf 380 kV. Damit konnte die Netz- und Versorgungssicherheit der Schweiz essenziell verbessert werden. Die wichtige Nord-Süd-Verbindung dient sowohl dem Abtransport erneuerbarer Energie aus den Schweizer Alpen als auch dem internationalen Stromtransport. Dies ist besonders im Winter unerlässlich, wenn die Schweiz auf Importe aus den Nachbarländern angewiesen ist.

Ihre Ansprechpartnerin für dieses Netzprojekt

Sandra Bläuer
Sandra Bläuer

Telefon +41 58 580 21 11
info@swissgrid.ch

380-kV-Leitung
380-kV-Leitung
Bestehende Leitung
Bestehende Leitung
Unterwerk
Unterwerk

Übersicht

Das Stromsystem in Europa und in der Schweiz befindet sich in einer tiefgreifenden Transformation. Mit der Dekarbonisierung gehen Kraftwerke mit gesicherter Leistung vom Netz, neue erneuerbare Energien werden ausgebaut. Diese Entwicklungen betreffen die Netzbetreiber in mehrfacher Weise und stellen sie vor grosse Herausforderungen. Nord-Süd-Verbindungen wie die Leitung Bassecourt – Mühleberg sind nicht nur für den Abtransport der Energie aus inländischer Produktion wichtig. Sie erhöhen auch die Importfähigkeit der Schweiz, da sie im Winter ihren Strombedarf nicht aus eigener Produktion decken kann.

Der Grossraum Bern ist bei einer normalen Versorgungslage auch nach der Stilllegung des Kernkraftwerks Mühleberg mit genügend Strom versorgt. Bei kurzfristigen Netzengpässen kann die Netzleitstelle von Swissgrid durch verschiedene Massnahmen wie Schalthandlungen oder Eingriffe in die Stromproduktion (Redispatch) bzw. durch Massnahmen am Strommarkt (NTC-Anpassungen) situativ eingreifen und die Netzstabilität sicherstellen. Um die Versorgungssicherheit mittelfristig zu gewährleisten, benötigte Swissgrid die 380-kV-Verbindung zwischen Bassecourt und Mühleberg. Mit der Umsetzung dieses Projekts aus dem «Strategischen Netz 2025» ist ein weiterer Meilenstein erreicht. Doch um die Netz- und Versorgungssicherheit der Schweiz langfristig zu erhöhen, muss die weitere Modernisierung des Übertragungsnetzes schnell realisiert werden.


Projekt

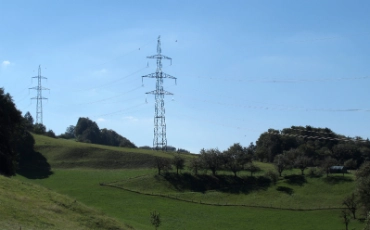

Die 45 Kilometer lange Leitung Bassecourt – Mühleberg wurde 1978 gebaut und bereits damals für eine Spannung von 380 kV bewilligt. Bis Ende Juli 2023 hat Swissgrid sie mit 220 kV betrieben und dann für drei Monate vom Netz genommen. In diesem dreimonatigen Ausschaltzeitfenster erfolgten Montagearbeiten zur Modernisierung der Leitung. Die Tiefbauarbeiten realisierte Swissgrid bereits im Vorfeld, ab Sommer 2022, während die Leitung in Betrieb war. Die baulichen Massnahmen waren notwendig, da sich die Vorschriften und Grenzwerte bezüglich elektromagnetischer Felder und Lärm seit dem Bau der Leitung im Jahr 1978 verschärft haben. Nach rund 15 Monaten Bauzeit hat Swissgrid die Leitung am 21. November 2023 erfolgreich mit einer Spannung von 380 kV in Betrieb genommen.

Die Spannungserhöhung erfolgte unter Einhaltung aller gültigen Vorschriften und Grenzwerte bezüglich elektromagnetischer Felder und Lärm.

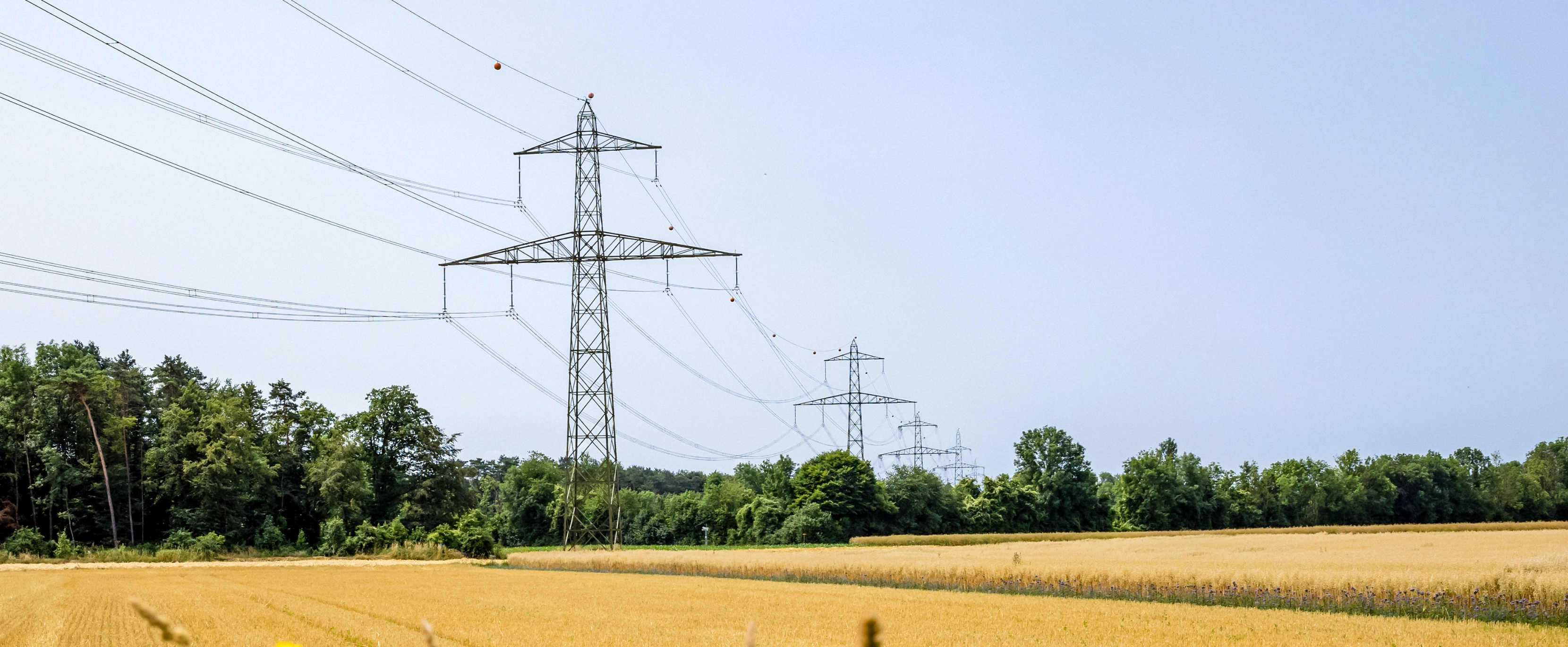

Die Modernisierung der Leitung erfolgte an den bestehenden Masten und veränderte das Landschaftsbild nicht. Insgesamt hat Swissgrid an 56 von 142 Masten sowie an den Abspannportalen der beiden Unterwerke Pieterlen und Bassecourt Bauarbeiten ausgeführt: einzelne Mastfundamente wurden verstärkt, Doppelabspannketten eingebaut oder die Seilzugsspannung erhöht. Der Betrieb mit 380 Kilovolt hat eine kaum wahrnehmbare Erhöhung der Lärmemissionen zur Folge.

Swissgrid investierte rund 17 Millionen Franken in die Modernisierung der Leitung Bassecourt – Mühleberg. Das Projekt ist Teil des «Strategischen Netzes 2025», der langfristigen Netzplanung von Swissgrid.

Zeitplan

Das Bundesamt für Energie hat am 22. August 2019 die Spannungserhöhung der Höchstspannungsleitung zwischen Bassecourt und Mühleberg von 220 auf 380 Kilovolt bewilligt und die Einsprachen abgewiesen. Diese haben hauptsächlich die Belastung durch Magnetfelder und Lärm zum Inhalt oder fordern die Verlegung oder Verkabelung der Leitungsführung. Der Entscheid des Bundesamts für Energie wurde von verschiedenen Beschwerdeführern an das Bundesgericht weitergezogen. Das Bundesgericht hat am 23. März 2021 den Plangenehmigungsentscheid zur Spannungserhöhung der Leitung Bassecourt – Mühleberg bestätigt und alle Beschwerden abgewiesen. Die Bewilligung ist damit rechtskräftig.

Im August 2022 begann Swissgrid mit den notwendigen Umbauarbeiten. Nach rund 15 Monaten Bauzeit hat Swissgrid die Leitung am 21. November 2023 erfolgreich mit einer Spannung von 380 Kilovolt in Betrieb genommen.

Zeitplan
Video: Modernisierung und Spannungserhöhung

Die Umbauarbeiten an der bestehenden Leitung im Überblick

Im Zuge der Modernisierung wurden bestehende Strommasten und weitere Komponenten angepasst. Die Leitungsführung und damit das Landschaftsbild blieben unverändert. Insgesamt wurden an 56 von 142 Masten sowie an den Abspannportalen der beiden Unterwerke Pieterlen und Bassecourt Umbaumassnahmen realisiert. Betonfundamente, Masten und Portale wurden verstärkt und Doppeltragketten eingebaut. Diese dienen der erhöhten Sicherheit, besonders in der Näher von Siedlungsgebieten oder im Bereich von Kreuzungen mit Strassen oder Bahnlinien. Um den Abstand zwischen dem Boden und den stromführenden Leiterseilen zu vergrössern, wurden die Seile stärker angespannt. Dank der Modernisierung der Leitung werden beim Betrieb mit 380 kV alle aktuell gültigen Verordnungen und Grenzwerte bezüglich elektromagnetischer Felder und Geräuschen eingehalten.

1/6: Die Fundamente eines Masts bestehen aus Stahlbeton. Swissgrid verstärkte die Fundamente, damit sie die Zug- und Druckkräfte, welche sich auf die Masten auswirken, aufnehmen können. Diese Kräfte erhöhten sich durch das stärkere Anspannen der Leiterseile. Eine Massnahme, die dem Schutz des Menschen dient. Denn, je stärker die Seile gespannt sind, desto grösser wird ihr Abstand zum Boden.
2/6: Zur Verstärkung der Mastfundamente wurden zuerst die bestehenden Betonsockel freigelegt. Danach erstellten die Spezialisten eine Schalung, positionieren die Armierungseisen und füllen die Grube mit Beton. Ist das neue Fundament erstellt, wird der Installationsplatz rückgebaut und das Terrain wieder hergestellt.
3/6: Nach Abschluss der Tiefbauarbeiten folgten die Montagearbeiten. In diesem Bild sieht man ein Depot mit neuen Auslegern für zwei Masten bei Champoz (JU). Aufgrund des schwer zugänglichen Geländes kam ein Helikopter zum Einsatz. Er transportierte die alten Ausleger vom Mast zum Depot und holte dort die neuen Ausleger zur Montage ab.
4/6: Die Montage mithilfe eines Helikopters hat Vorteile, beispielsweise was die Effizienz angeht. Trotzdem versucht Swissgrid die Einsätze auf ein Minimum zu beschränken. Der Umwelt zuliebe und um die Lärmbelastung für Anwohnerinnen und Anwohner so gering wie möglich zu halten.
5/6: In diesem Bild sieht man die Montagearbeiten mittels Krans in Studen (BE). Der Baukran hebt ein neues, verstärktes Teil des Mastschafts in die Höhe.
6/6: Dort warten die Monteure und nehmen das Stahlelement in luftiger Höhe (rund 60 Meter über Boden) zur Montage entgegen. Die Mastverstärkungen beeinflussen das Erscheinungsbild des Mastes nicht: Durch die Modernisierungsmassnahmen wurden keine Masten erhöht und die Trassenführung nicht verändert. Das Landschaftsbild bleibt gleich.

Unterwerke

Neue Transformatoren in den Unterwerken Mühleberg und Bassecourt

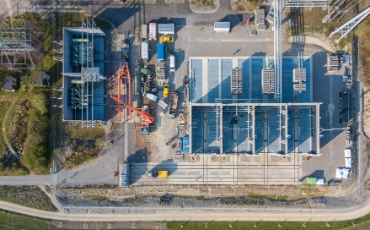

Im Unterwerk Mühleberg hat Swissgrid einen neuen Transformator installiert. In Kombination mit der Spannungserhöhung der Höchstspannungsleitung gewährleistet der Transformator in Mühleberg, den Strom sowohl mit einer Spannung von 380 kV sowie 220 kV zu transportieren.

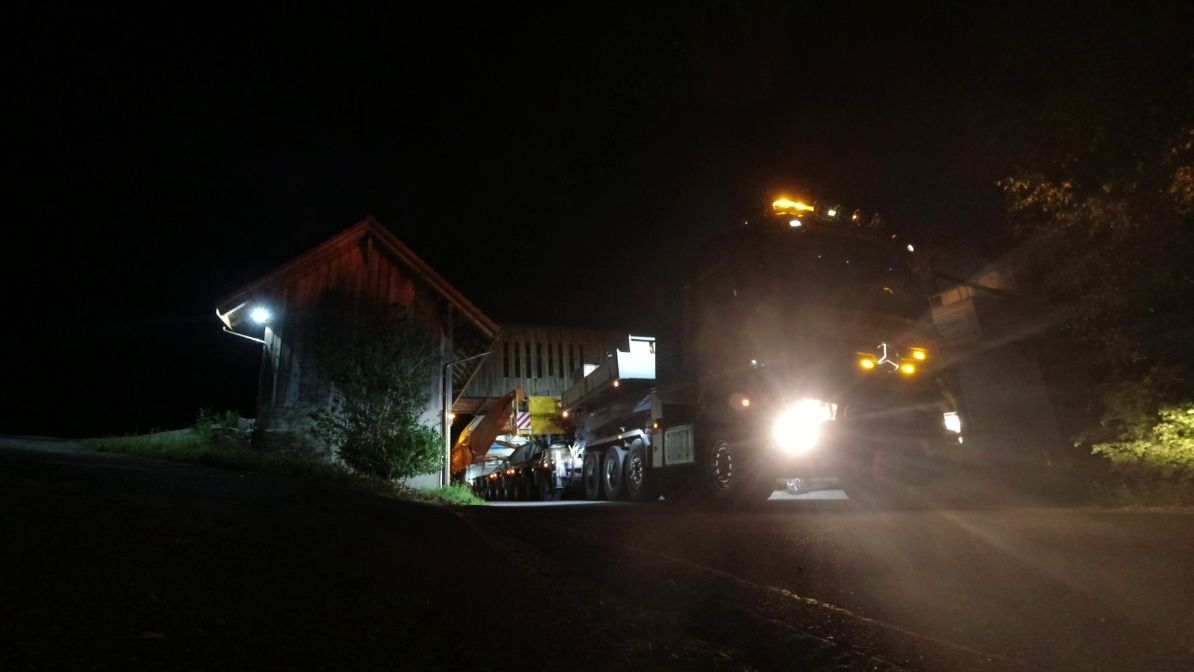

Mitte September 2020 wurde der letzte von vier Transformatorenpolen nach Mühleberg geliefert. In vier Schwertransportfahrten wurde der neue Transformator vom Auhafen Basel nach Mühleberg geliefert. Jeder Trafopol hat ein Transportgewicht von 170 Tonnen und ist rund 11 Meter lang, fast 3.6 Meter breit und 4.5 Meter hoch. Der Transformator ist seit Ende 2020 betriebsbereit.

Im Unterwerk Bassecourt sind die Umbauarbeiten für den neuen 380/-220-kV-Phasenschiebertransformator abgeschlossen. Der neue Transformator ist seit Mai 2020 in Betrieb. Damit lassen sich die Energieflüsse aus Frankreich besser steuern.

1/2: Der Transformatorenpol wird angehoben und auf Schienen gesetzt.
2/2: Mithilfe eines Seilzugs wird der Transformatorenpol in die Kammer gezogen
Ein Riese kommt nach Mühleberg

Mensch & Umwelt

Lärm

  • Durch die Spannungserhöhung eines Leitungsstranges von einem Betrieb mit 220 kV auf 380 kV steigt die maximale elektrische Feldstärke der Freileitung an, was zu einer Zunahme des Geräuschpegels an der Leitung führt.
  • Die Planungswerte, d.h. die strengsten gesetztlichen Vorsorgewerte gemäss Lärmschutzverordnung (LSV) sind bei einem Betrieb mit 380 kV an allen lärmempfindlichen Orten eingehalten.
  • Durch das bestehende Vierer-Bündel wird der Geräuschpegel der Leitung bereits heute verringert. Damit wird dem Vorsorgeprinzip der LSV weitgehend Rechnung getragen.
  • Die Geräusche werden durch den Koronaeffekt hervorgerufen, der vor allem bei feuchten Witterungsverhältnissen (Regen, Schnee, Nebel) auftritt. Bei schönem und trockenem Wetter sind die Geräusche kaum wahrnehmbar.

Elektromagnetische Felder

  • Magnetisches Feld
    • Der Immissionsgrenzwert für das magnetische Feld von 100 Mikrotesla ist überall eingehalten, wo sich Menschen aufhalten können.
    • Für die unterschiedlichen Abschnitte wird mit dem Projekt jeweils die optimale Phasenlage ermittelt. Im Abschnitt Mühleberg bis Pieterlen ist die Phasenlage bereits heute optimiert. Auf dem Abschnitt Pieterlen bis Bassecourt wird die Phasenlage optimiert und somit eine Verbesserung gegenüber dem heutigen Zustand erreicht.
  • Elektrisches Feld: Bei der Spannungserhöhung auf 380 kV vergrössert sich das elektrische Feld der Leitung. Der Immissionsgrenzwert von 5 kV/m ist überall eingehalten.
