Journal des travaux

8 mai 2023

Travaux de peinture sur la nouvelle ligne du début mai à la fin juin 2023

Des travaux de peinture, qui n’avaient pas pu être entrepris avant la mise en service de la ligne le 30 septembre 2022, sont en cours sur les parties hors tension de quelques pylônes à Grône et entre le poste de Chamoson et Sion/Les Iles. Une couche supplémentaire de peinture verte est appliquée afin d’améliorer la protection anticorrosion du métal et de couvrir les éventuels dégâts apportés à la peinture lors du montage. Des bâches géotextiles de protection ont été provisoirement installées sous les pylônes en question. Elles disparaîtront une fois les travaux terminés vers la fin juin 2023.

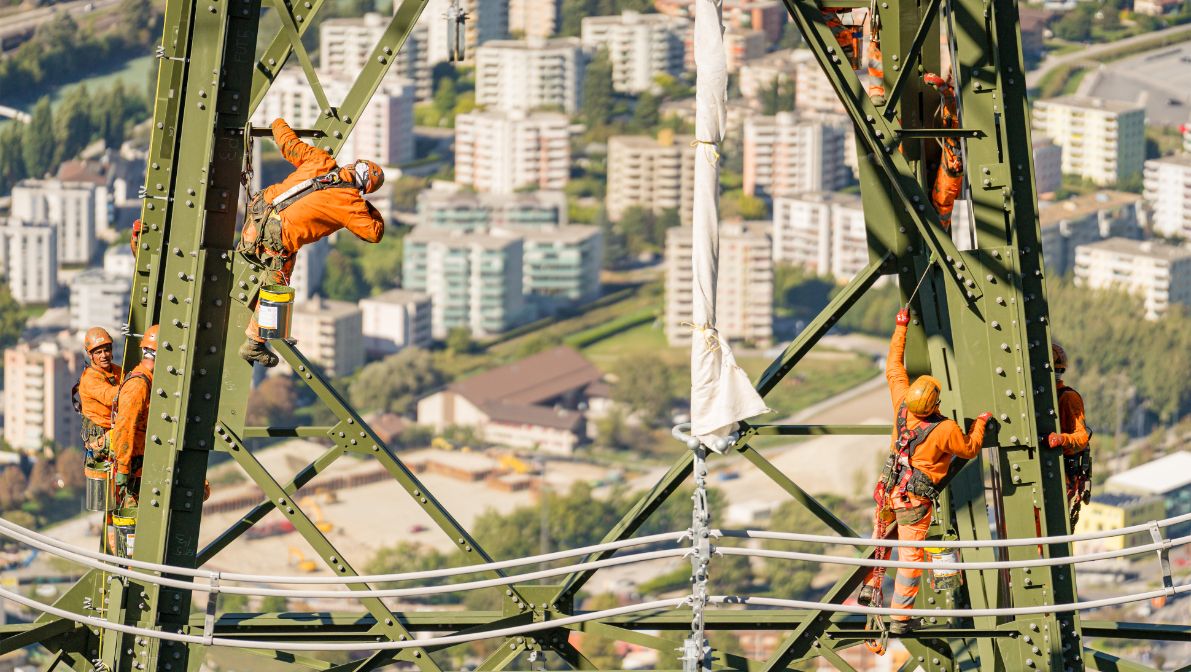

Travaux de peinture, septembre 2022
Travaux de peinture, septembre 2022

8 mars 2022

Travaux préparatoires au tirage des câbles conducteurs

L’installation des isolateurs et des poulies est en cours entre Saint-Léonard et Chalais et entre Sion/Les Iles et Les Agettes. Prochaine étape dès la mi-mars: le déroulage par hélicoptère d’une corde en nylon ou en acier sur la longueur de tirage des différents conducteurs.

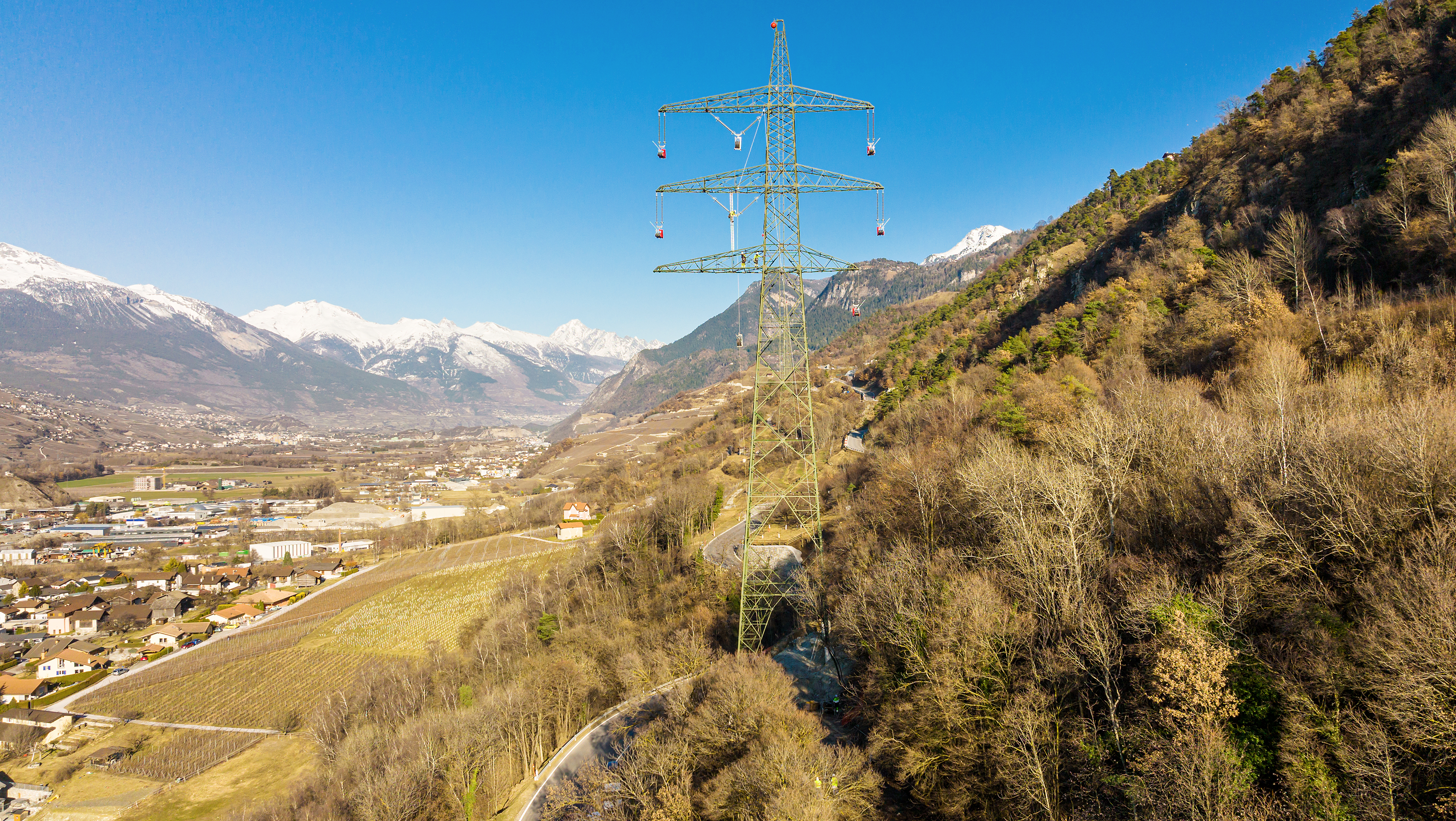

Pouliers
1/2: Les poulies sont en place sur les hauteurs de Grône
Installation avec l’aide d’un hélicoptère

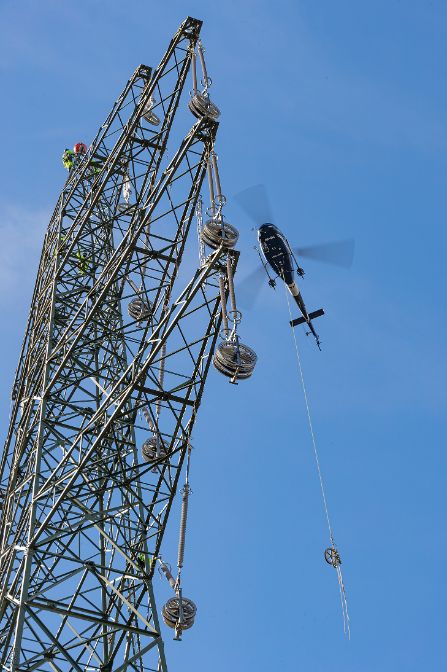

2/2: Installations des isolateurs et des poulies avec l’aide d’un hélicoptère

17 décembre 2021

Pause des travaux durant les fêtes

Les travaux de construction de la ligne Chamoson – Chippis seront suspendus durant les fêtes dès le jeudi 23 décembre 2021. Ils reprendront à la mi-janvier 2022, en fonction des conditions météorologiques.

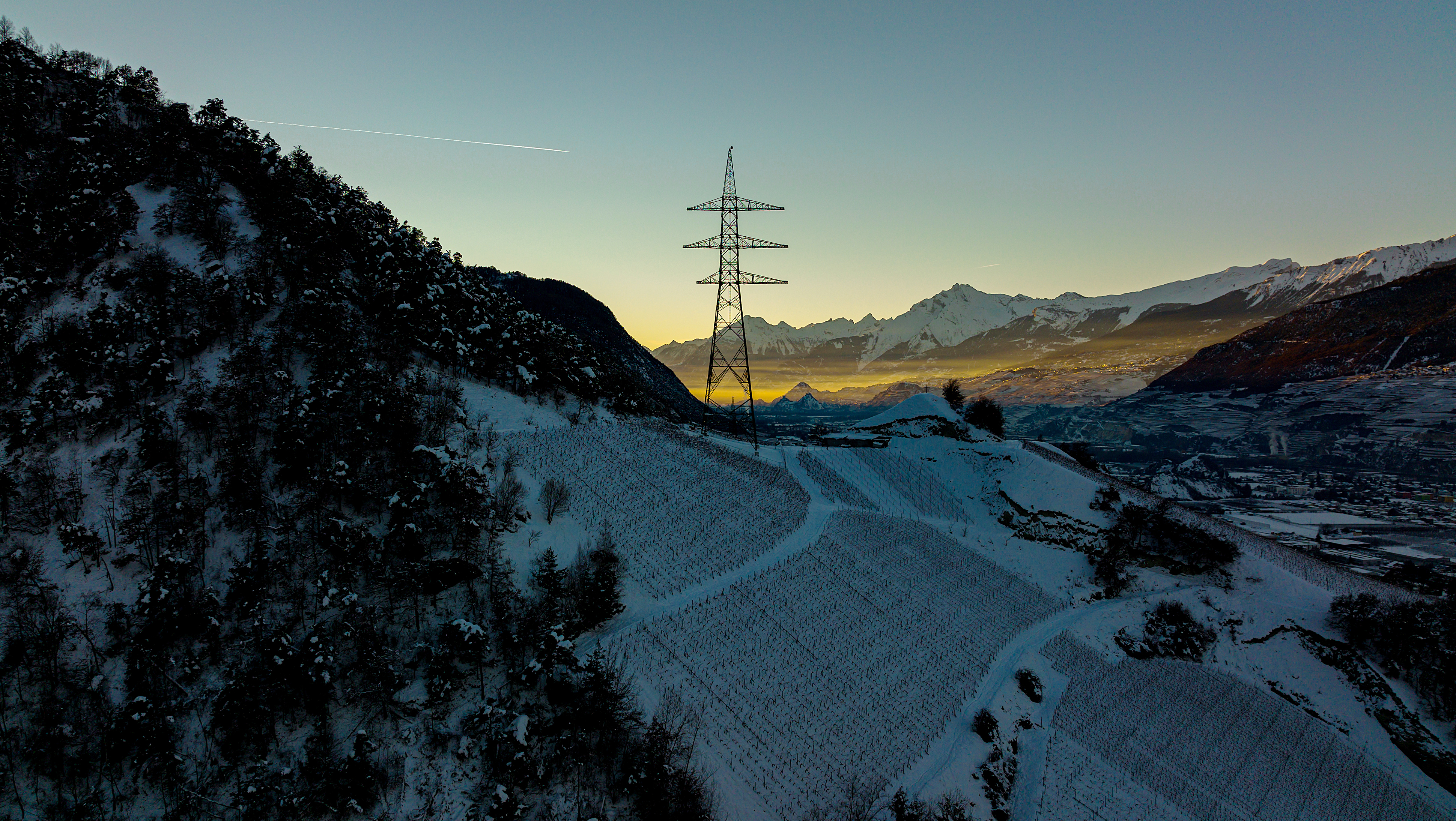

Le pylône 156 sur les hauts de Chalais, décembre 2021
Le pylône 156 sur les hauts de Chalais, décembre 2021

8 octobre 2021

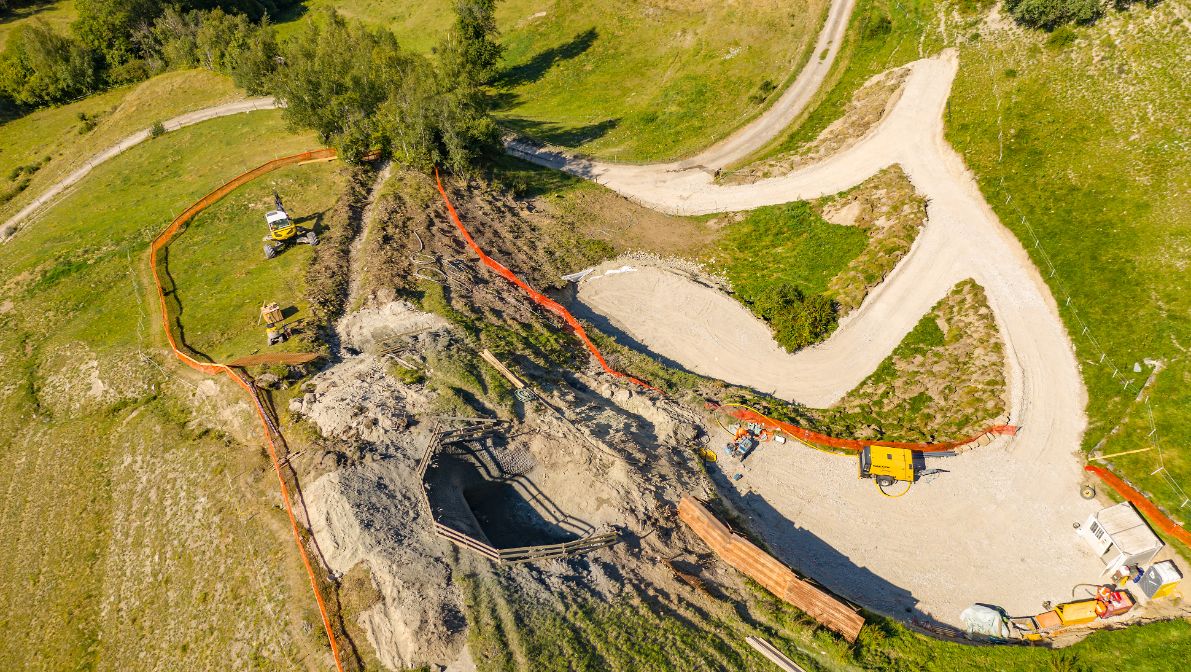

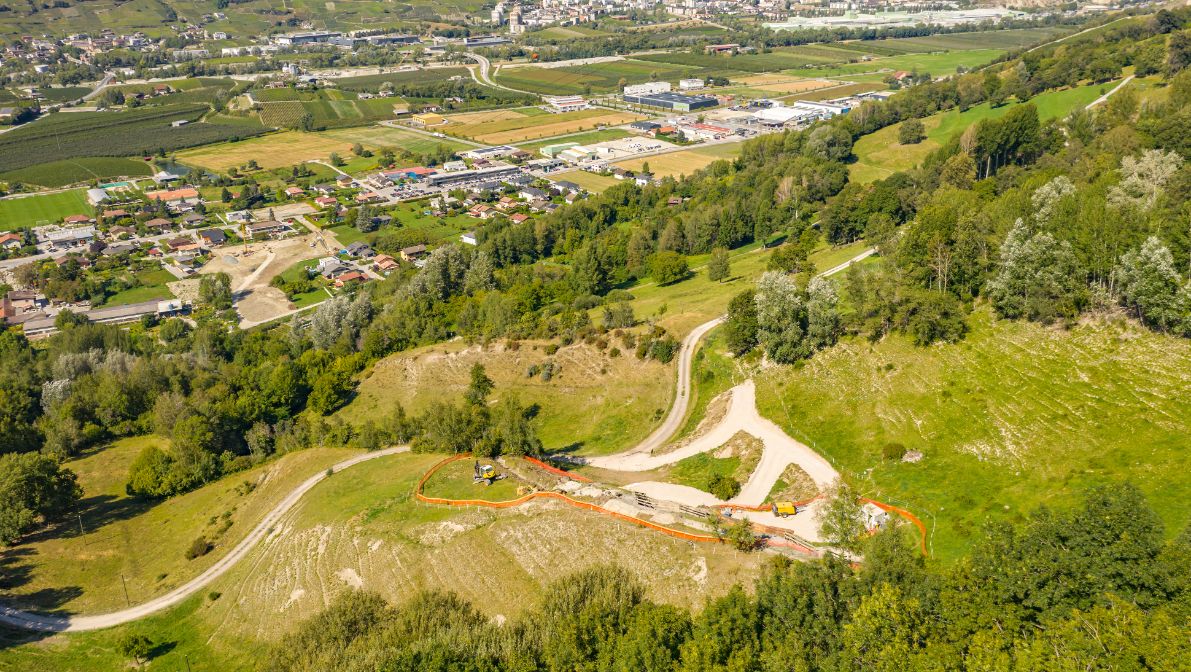

La construction du pylône 162 à Chalais est en cours

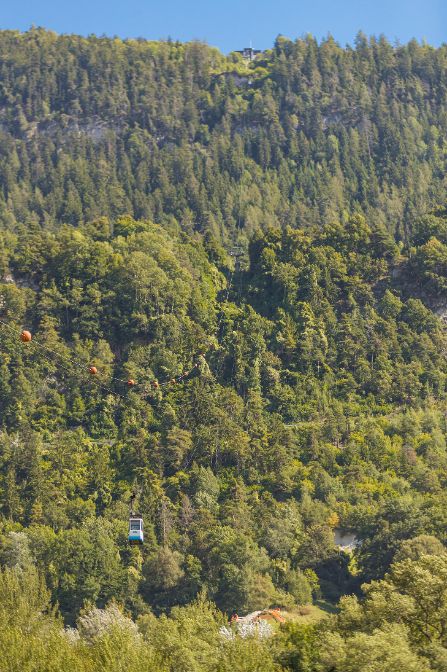

Le tracé de la ligne THT Chamoson – Chippis croise le tracé du téléphérique Chalais – Vercorin, ce qui nécessite la construction d’un pylône spécial car les conducteurs de la ligne passeront sous les câbles du téléphérique. Une rampe provisoire a été construite pour permettre un accès facilité aux engins de chantier. La première partie des travaux de génie civil s’achèveront à la mi-octobre 2021.

Chamoson – Chippis: La construction du pylône 162 à Chalais est en cours
1/3
Chamoson – Chippis: La construction du pylône 162 à Chalais est en cours
2/3
Chamoson – Chippis: La construction du pylône 162 à Chalais est en cours
3/3

28 mai 2021

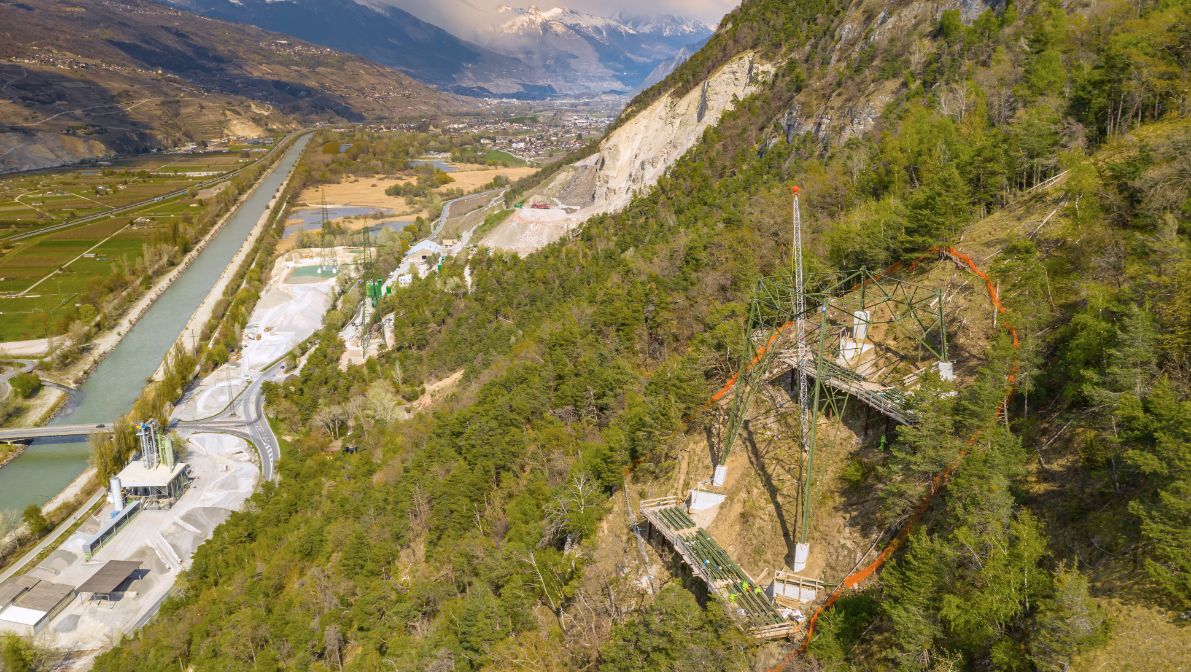

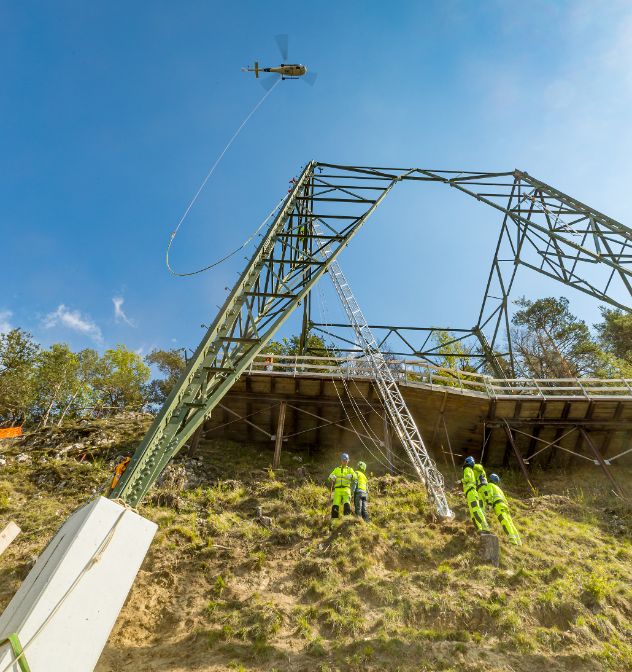

Montage du pylône 140 à fin avril 2020

Ce pylône surplombe l’UTO de Sion / Uvrier. Il est implanté dans une pente très raide, ce qui a nécessité l’installation de deux plateformes pour entreposer le matériel et faciliter le travail des ouvriers. Les parties métalliques du pylône ont été amenées par hélicoptère et le montage s’est effectué au moyen d’une aiguille de montage.

1/4
2/4
3/4
4/4

11 mai 2021

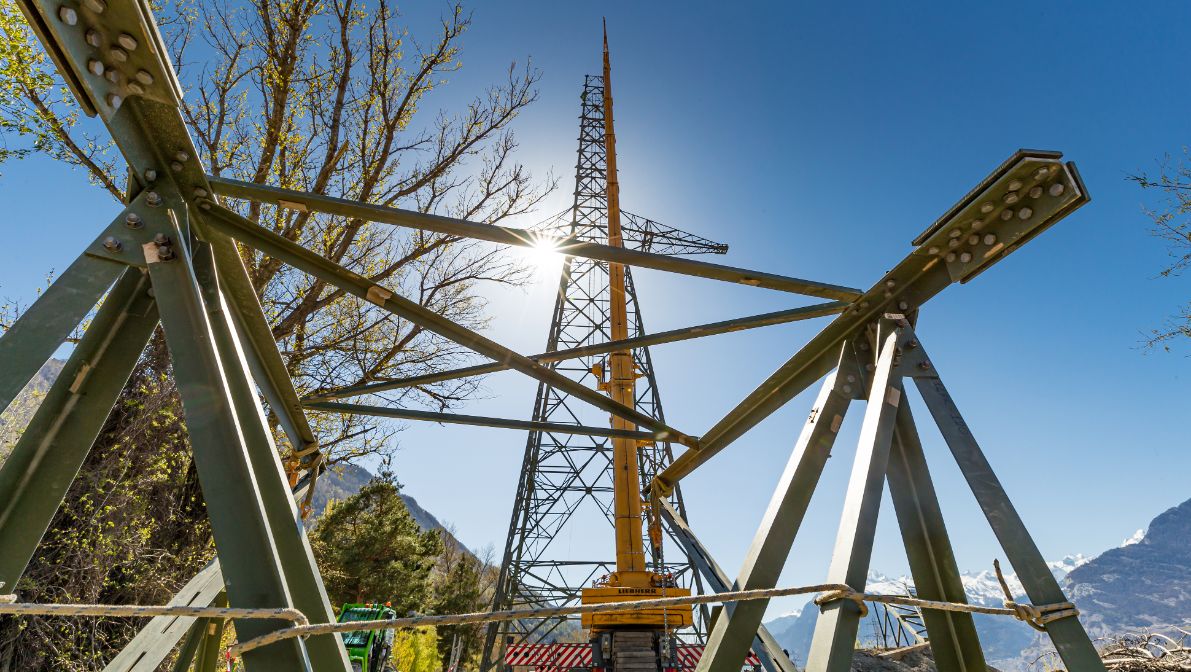

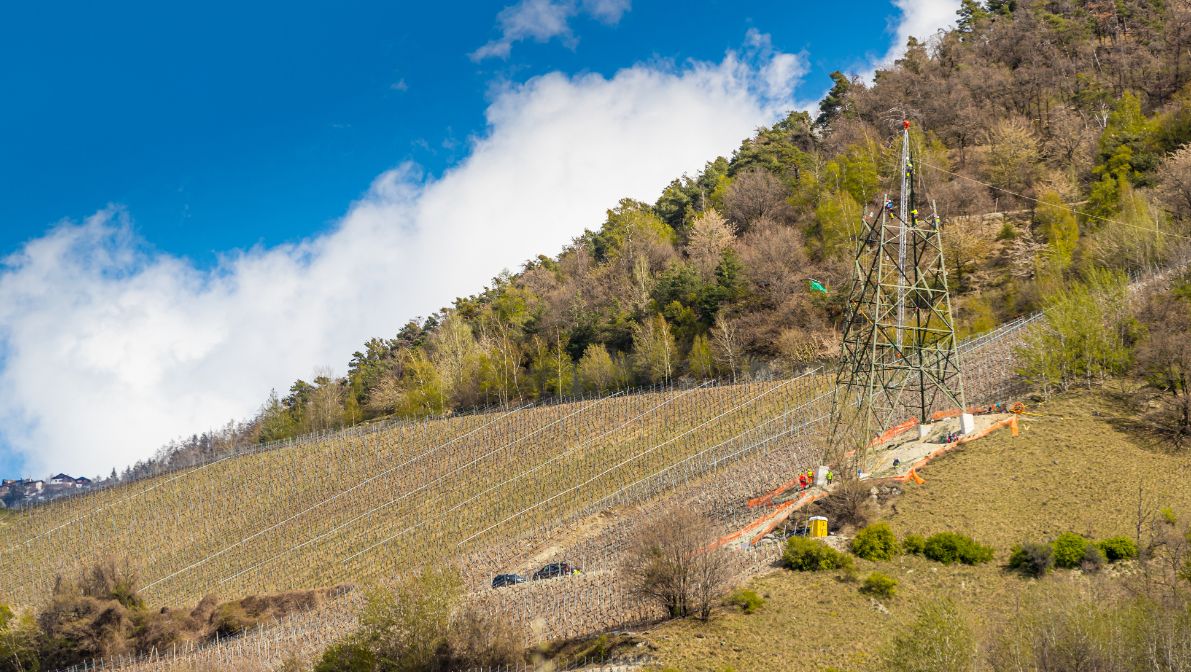

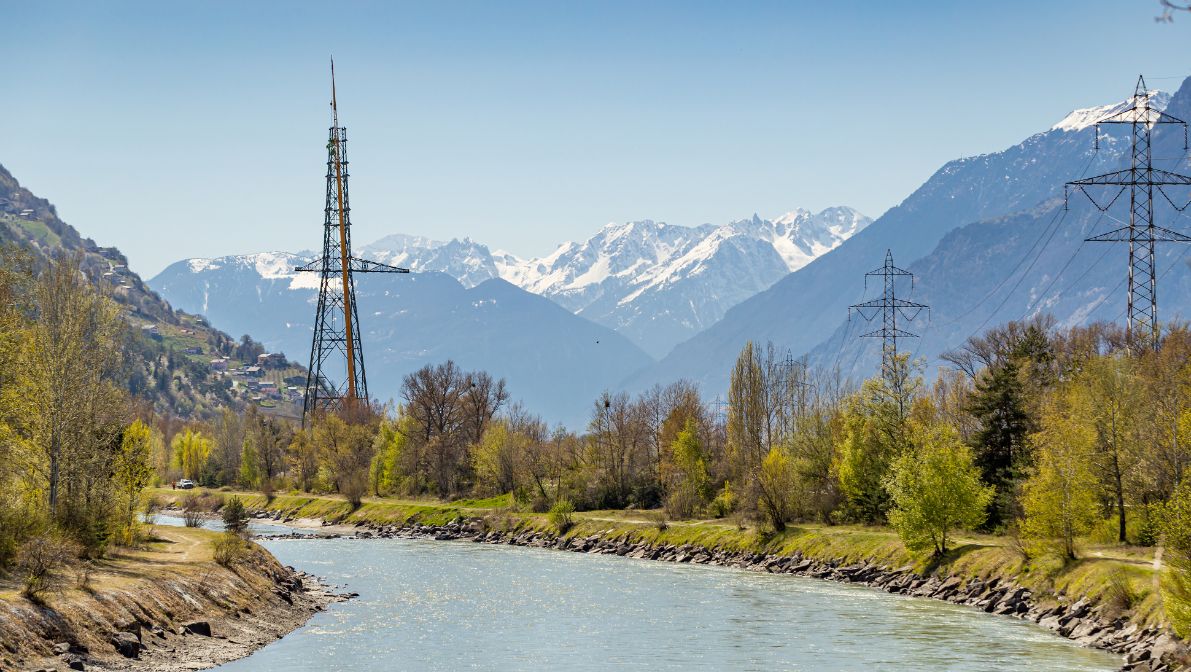

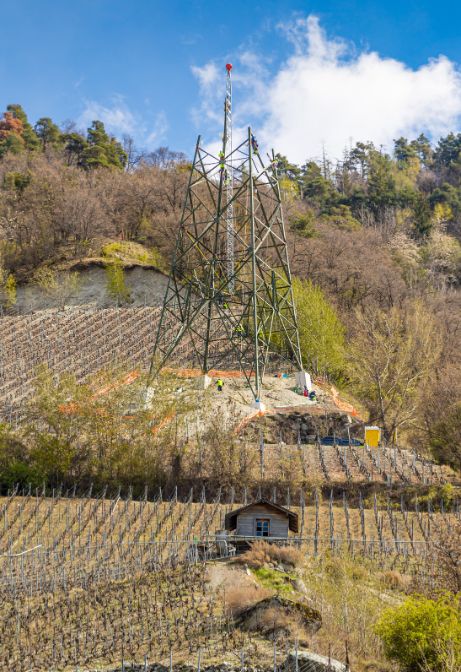

Montage de pylônes

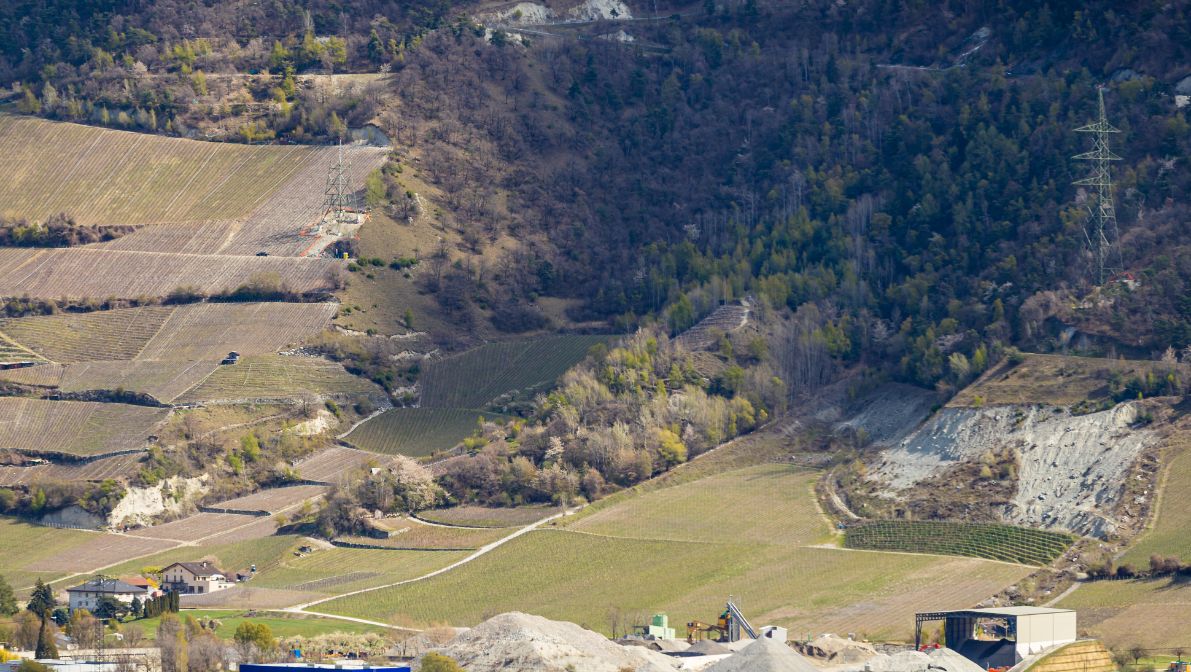

Plusieurs pylônes sont actuellement en cours de montage: le pylône 155 à Grône est monté à l’aide d’une aiguille de montage fixée au centre du plyône qui s’élève au fur et à mesure du montage. Le pylône 114 à Aproz est par contre monté avec une grue.

1/6
2/6
3/6
4/6
5/6
6/6

27 avril 2021

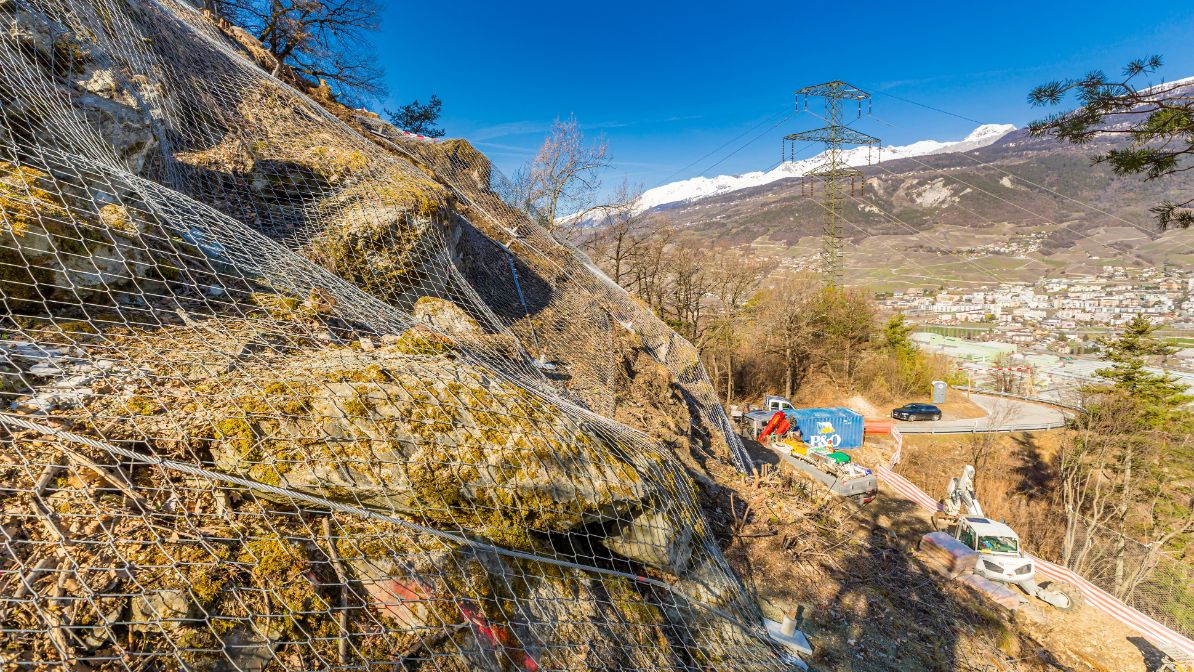

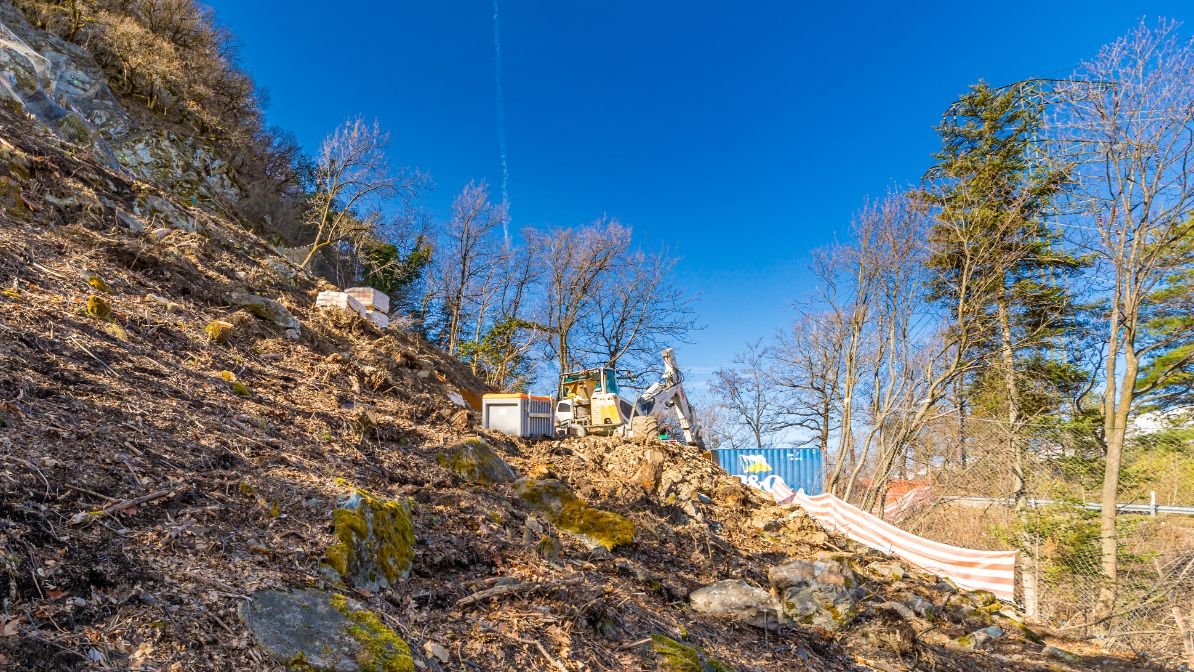

Construction du pylône 168 à Chippis

Les ouvriers sont à l’œuvre sur le site du pylône 168 depuis mars 2021. Ils ont tout d’abord posé un filet de sécurité sur la falaise avant de débuter les travaux de terrassement.

1/3
2/3
3/3

12 mars 2021

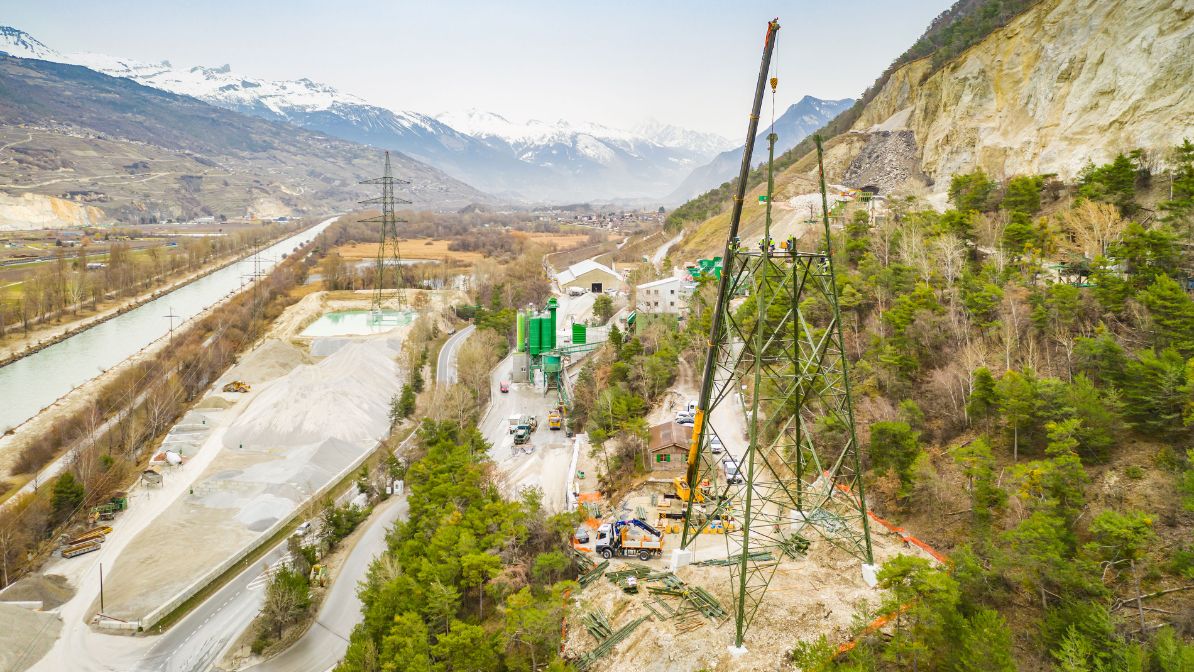

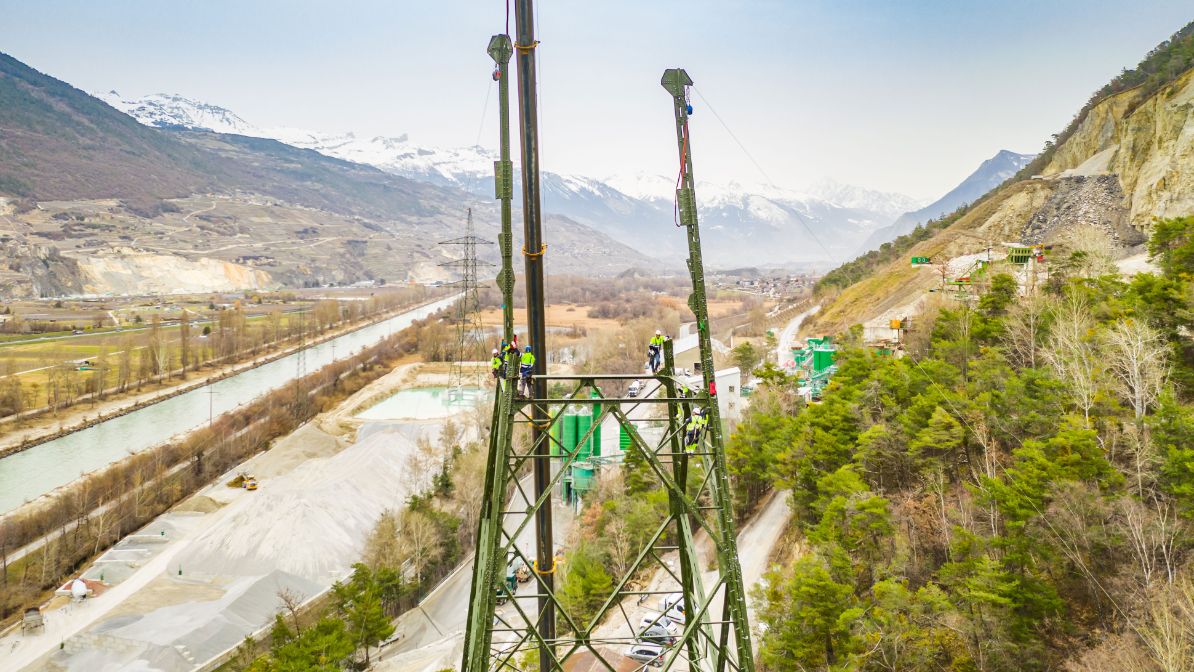

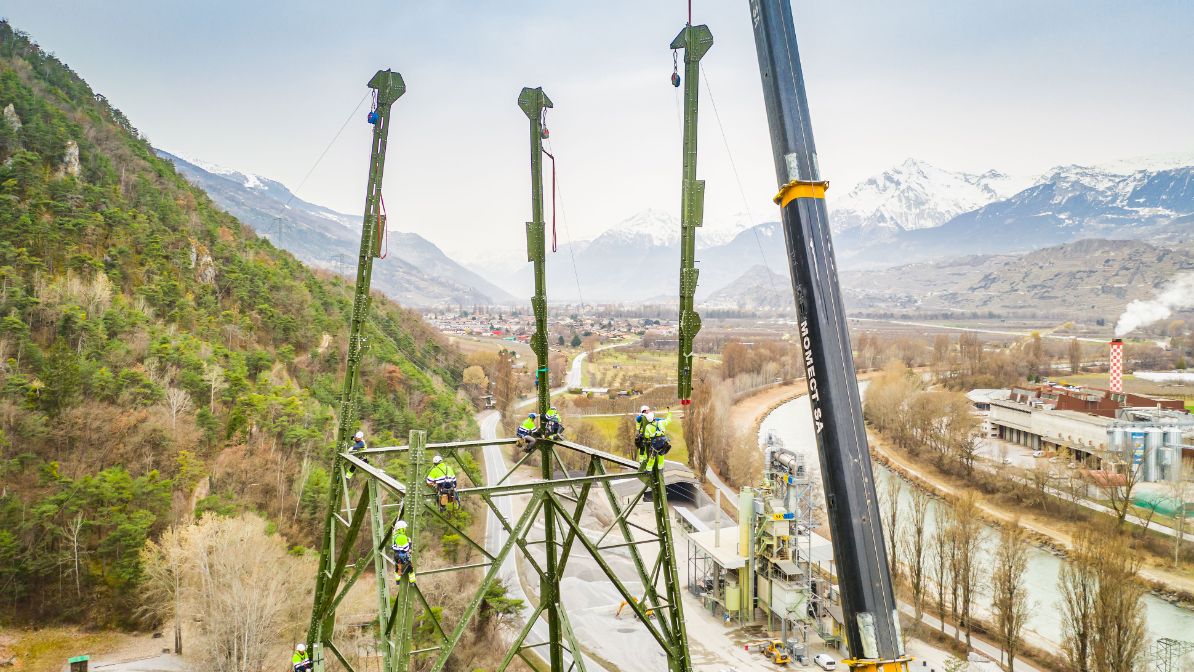

Montage du pylône 142 à Sion

Les deux lacets 132 kV CFF de la dérivation de St-Léonard seront raccordés sur ce pylône, actuellement en cours de montage.

1/3
2/3
3/3

10 février 2021

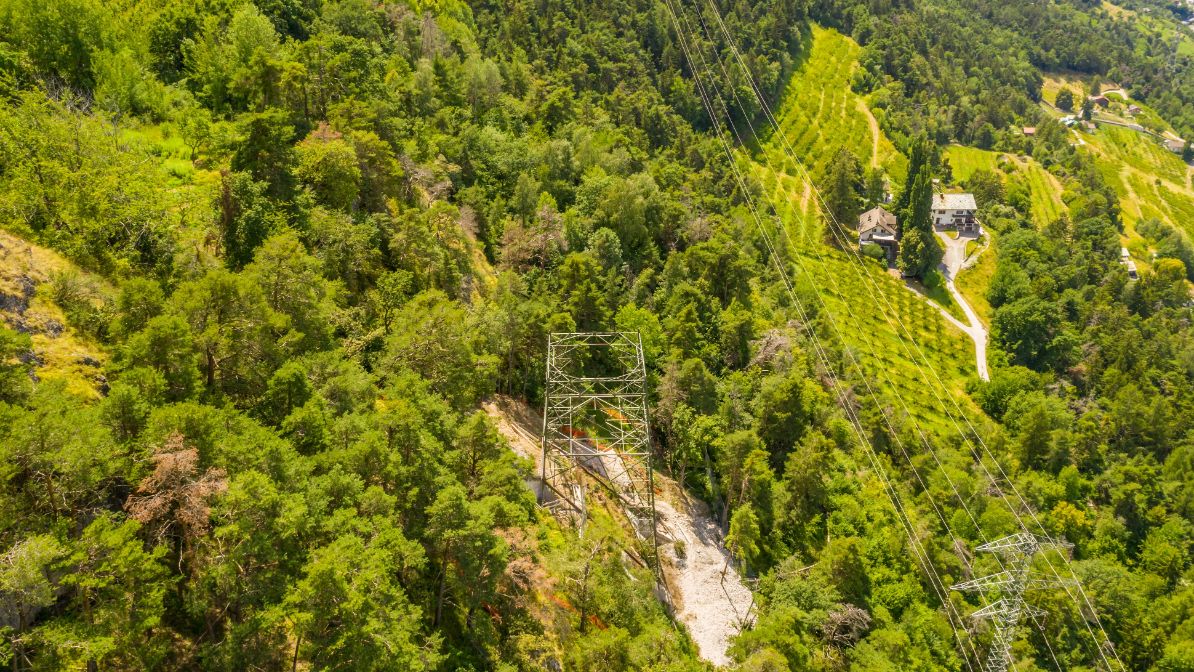

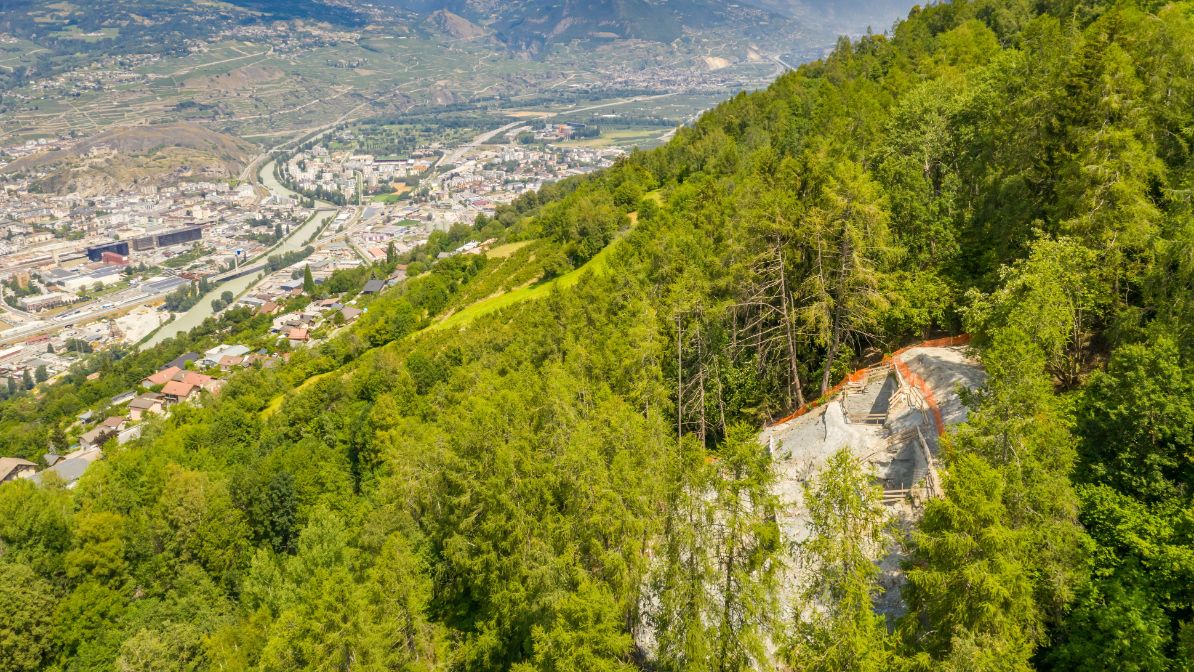

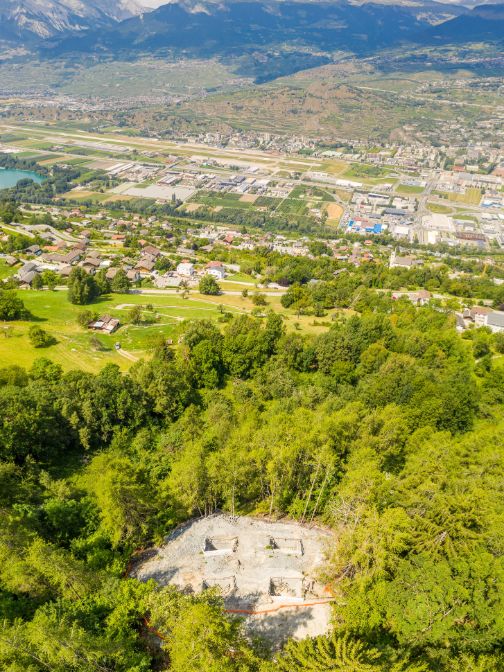

La construction a repris à la mi-janvier 2021

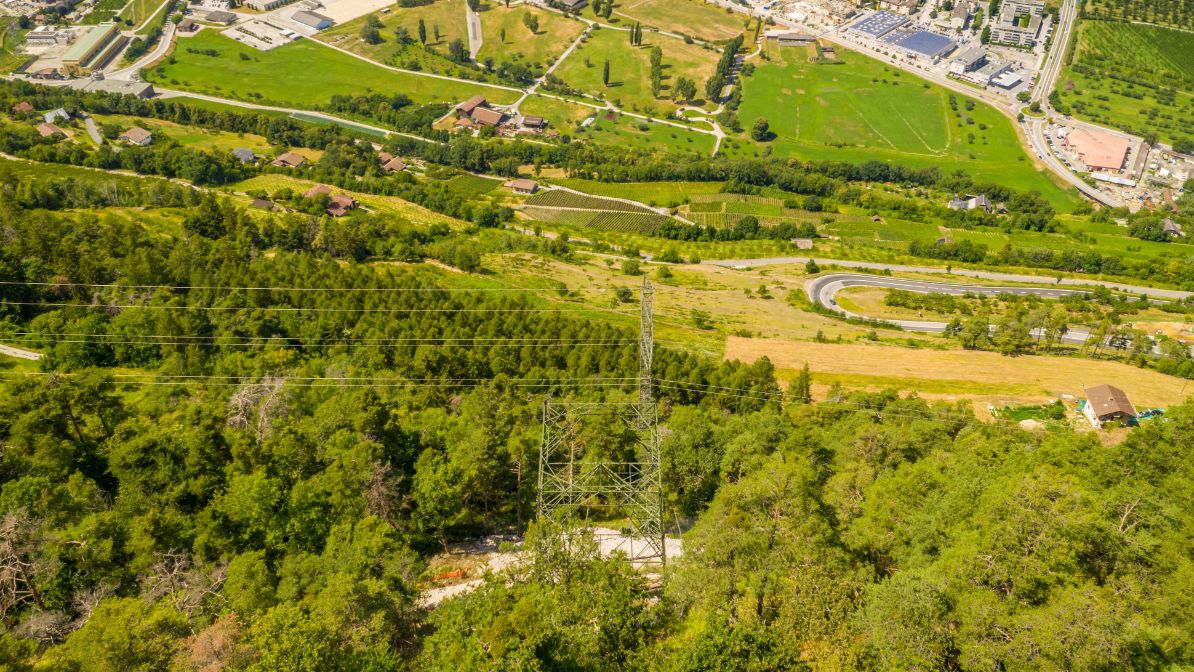

Les travaux continuent et les pylônes 124 et 126 à Salins et 133 aux Agettes sont en phase finale de montage.
Beaucoup de changement donc depuis l’été 2020 lorsque ces photos ont été prises.

1/4
2/4
3/4
4/4

21 décembre 2020

Pause des travaux durant les fêtes

Les travaux de construction de la ligne seront suspendus durant les fêtes dès le mercredi 23 décembre 2020. Ils reprendront à la mi-janvier 2021, en fonction des conditions météorologiques.


17 décembre 2020

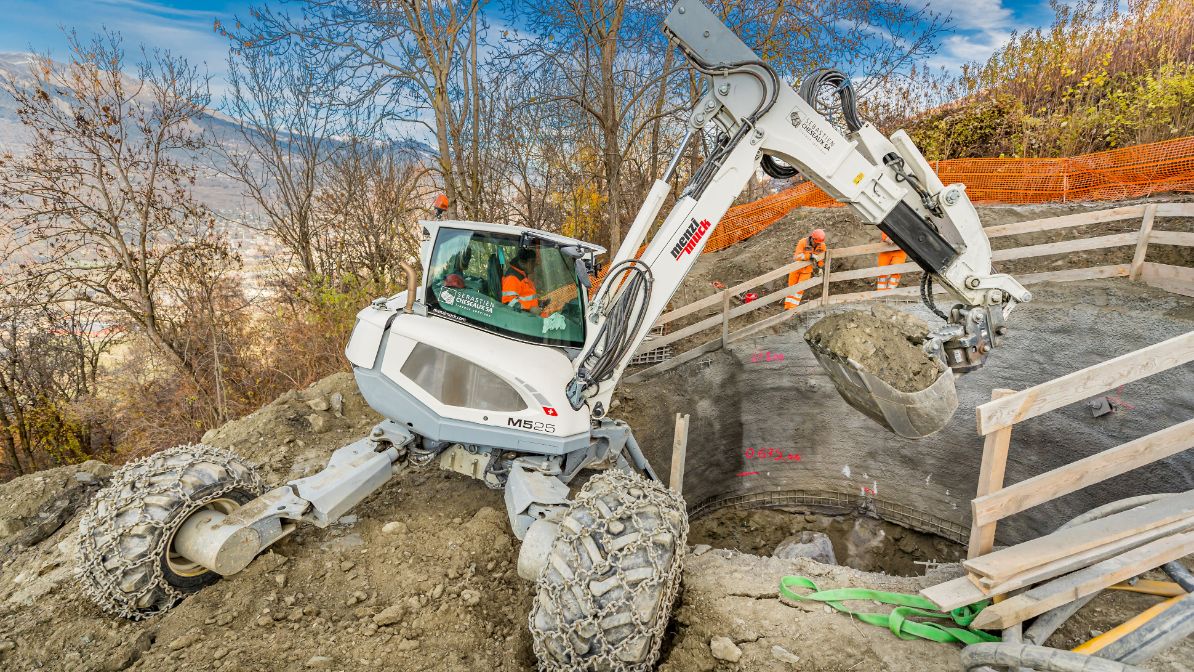

Construction des bases du pylône 121 à Salins

Les travaux d’excavation et de construction des bases du pylône 121 à Salins se sont déroulés en novembre dernier. Le matériel a dû être acheminé sur les lieux par hélicoptère et nous remercions les riverains de leur compréhension.

1/2: Pylône 121, Salins, travaux d’excavation
2/2: Pylône 121, Salins, travaux d’excavation

3 novembre 2020

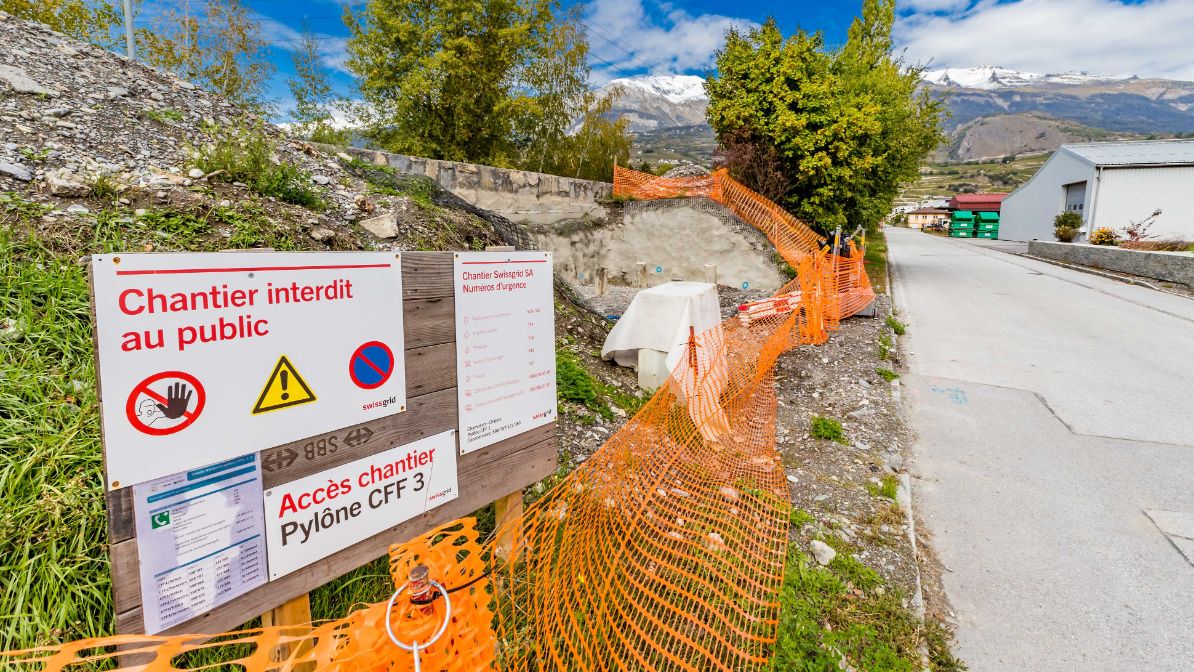

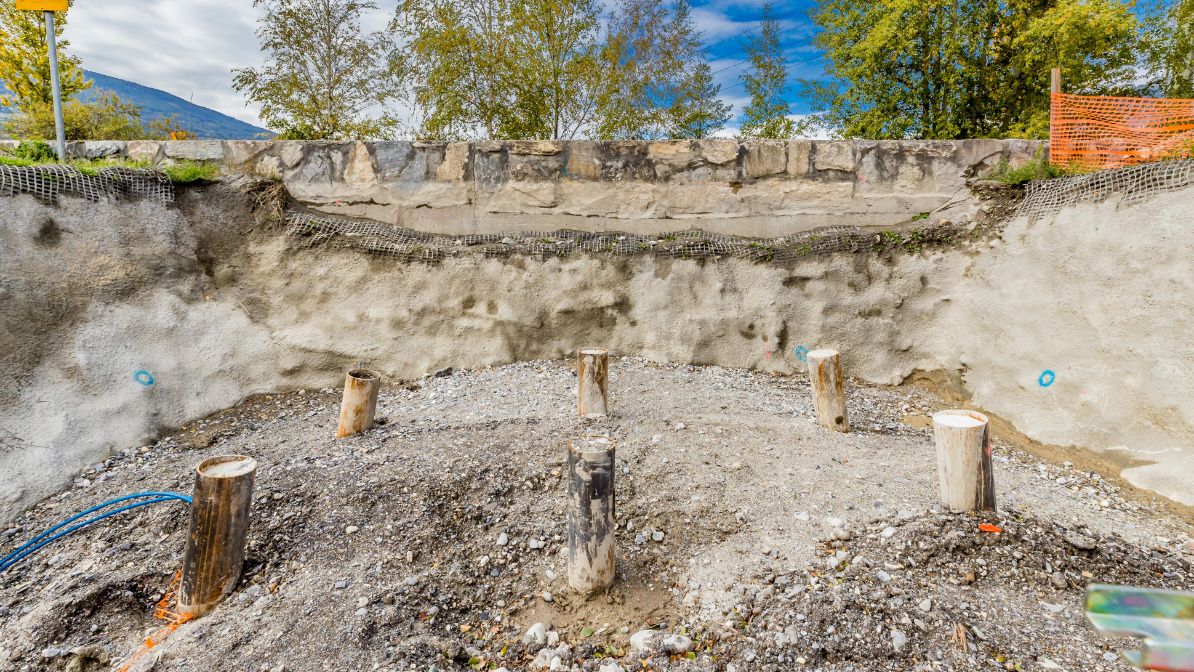

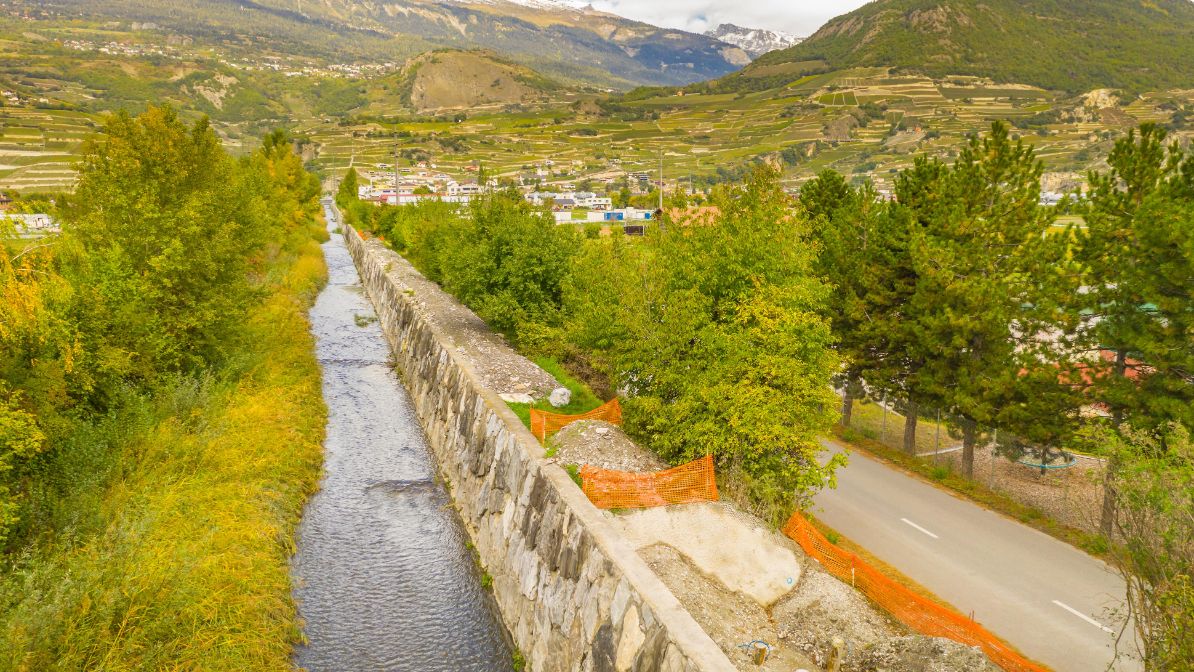

Dérivation CFF de St-Léonard

La construction des fondations des trois nouveaux mâts de la dérivation CFF existante entre la sous-station CFF de St-Léonard et le pylône 142 sont en cours. Les pieux des fondations de ces mâts ont déjà été réalisés.

1/3: Construction des fondations des mats CFF à St-Léonard
2/3: Construction des fondations des mats CFF à St-Léonard
3/3: Construction des fondations des mats CFF à St-Léonard

15 octobre 2020

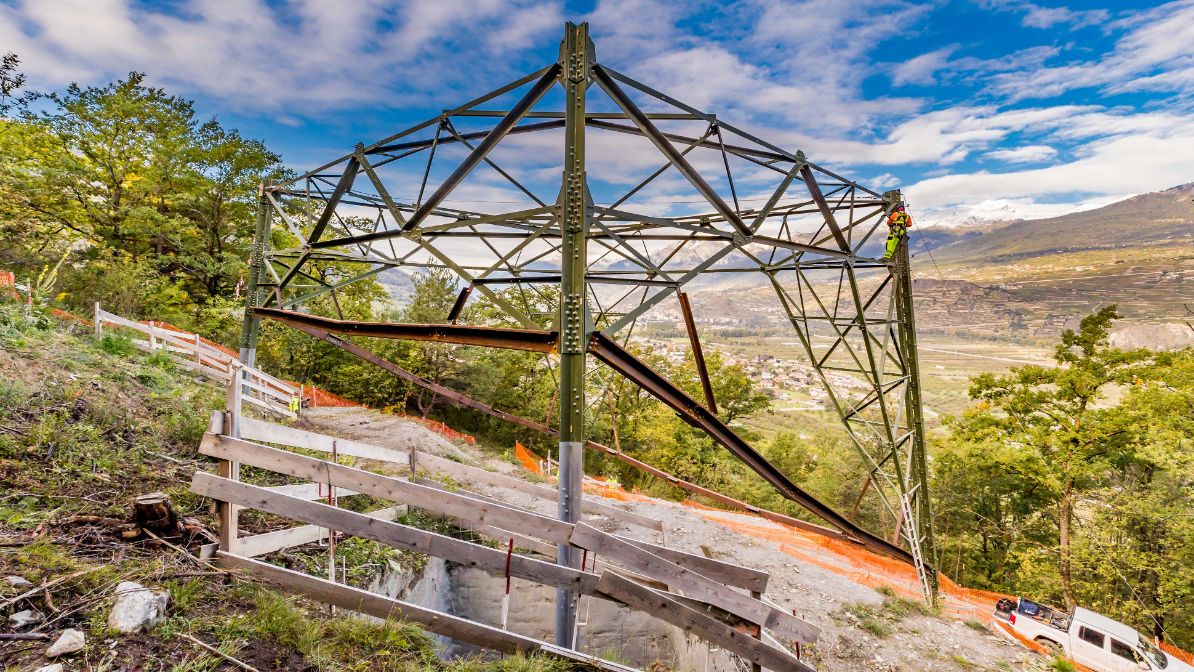

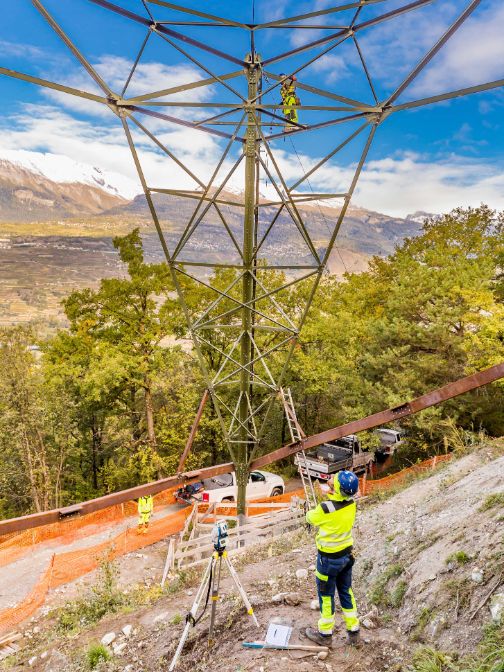

Montage de la base du pylône 139 à Sion

Les travaux de montage du pylône 139 sont en cours depuis le début octobre. Ce pylône de 87 mètres de haut se situe sur le coteau surplombant la déchetterie de l’UTO.

1/2
2/2

14 septembre 2020

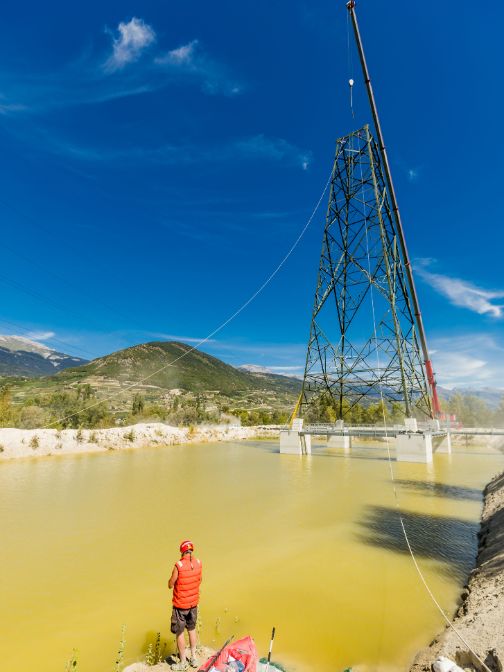

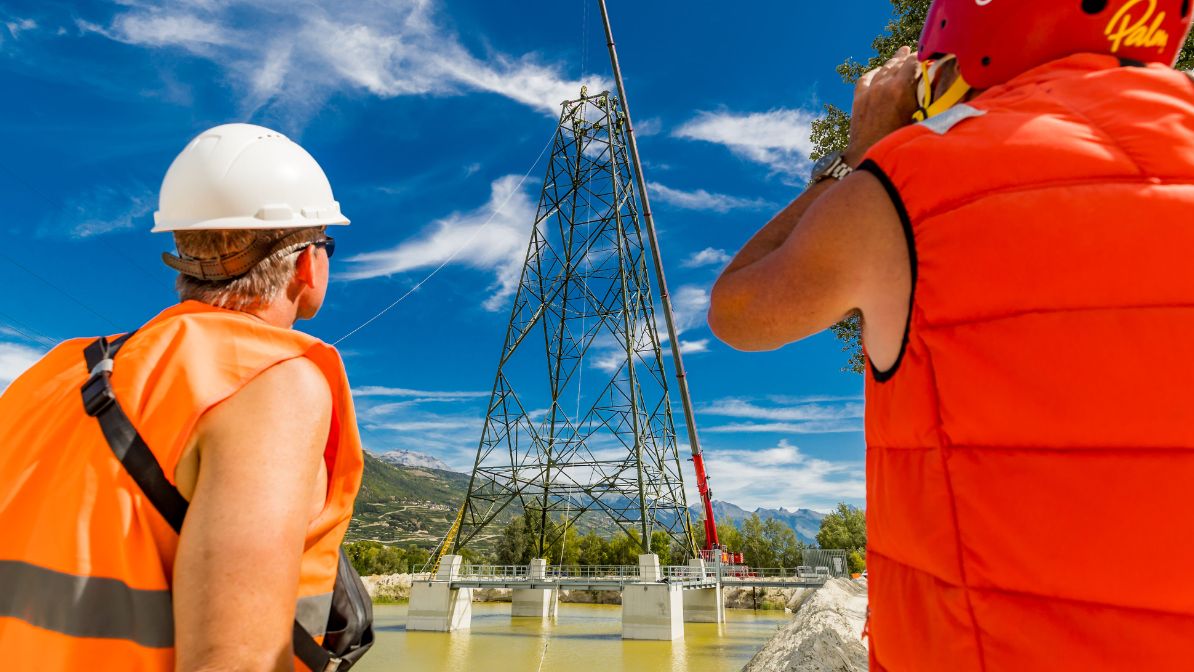

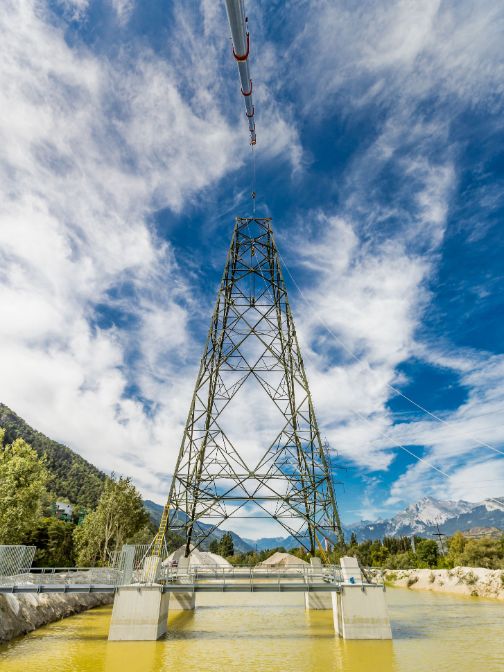

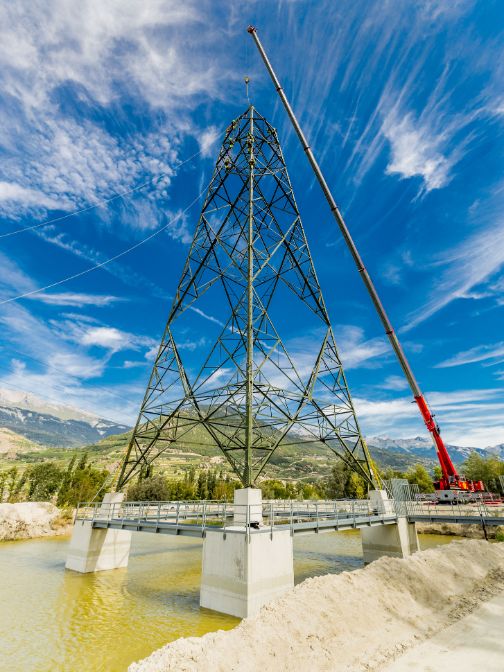

Montage du pylône 143

Le pylône 143 est implanté dans un bassin de décantation d’une gravière à St-Léonard. Si la construction des fondations a nécessité la vidange du bassin, le montage du pylône s’est effectué au début septembre, bassin plein, sous la surveillance d’une équipe spécialisée dans le sauvetage lacustre.

1/5: Montage du pylône 143 à St-Léonard, septembre 2020
2/5: Montage du pylône 143 à St-Léonard, septembre 2020
3/5: Montage du pylône 143 à St-Léonard, septembre 2020
4/5: Montage du pylône 143 à St-Léonard, septembre 2020
5/5: Montage du pylône 143 à St-Léonard, septembre 2020

27 août 2020

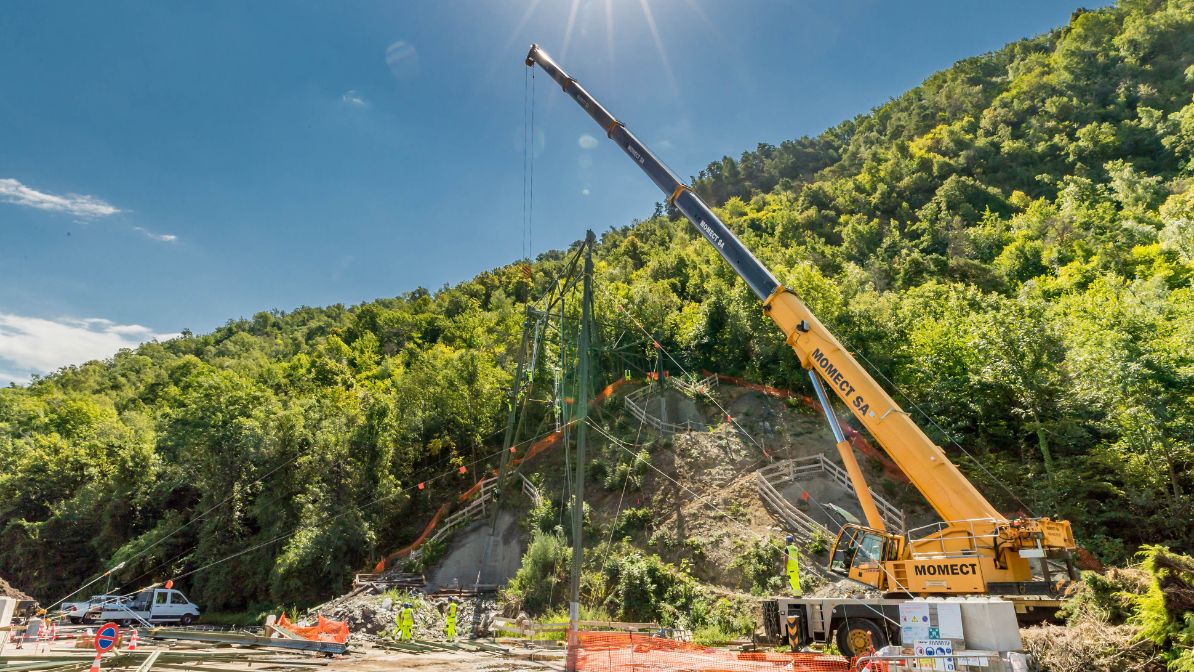

Montage de la base du pylône 120 près de la place de compostage de Pra Bardy à Aproz.

Cette base de pylône présente une très forte dissymétrie (15m) entre les quatre pieds. Une équipe au sol prépare et préassemble les cornières nécessaires pour l’équipe de montage déjà positionnée en hauteur sur la base en phase de construction.

Les cornières préassemblées sont dressées à l’aide d’une grue de montage puis réceptionnées et boulonnées par l’équipe de montage.


18 août 2020

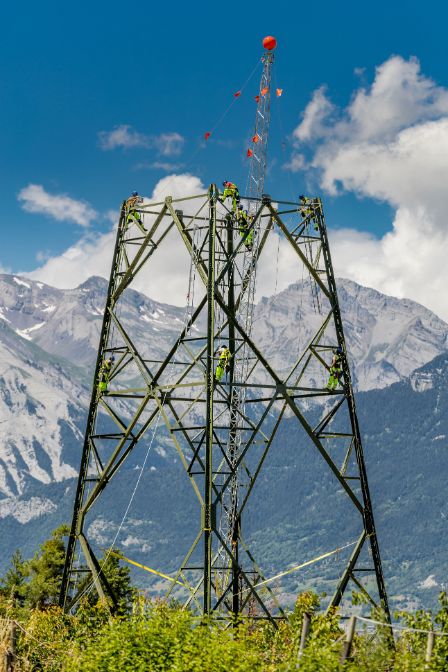

Montage du pylône 157

L’équipe composée de 8 monteurs réceptionne et fixe les cornières préassemblées au sol puis levées avec l’aiguille de montage.

Etant donné la proximité de l’aéroport de Sion, une boule et des fanions de signalisation sont installés sur la partie la plus haute du pylône.

Pendant le montage ces éléments sont montés directement sur l’aiguille, à la fin du montage, une boule de signalisation sera installée sur la pointe du pylône.

1/1: Montage du deuxième tronçon du pylône 157 à l’aide d’une aiguille de montage

14 juillet 2020

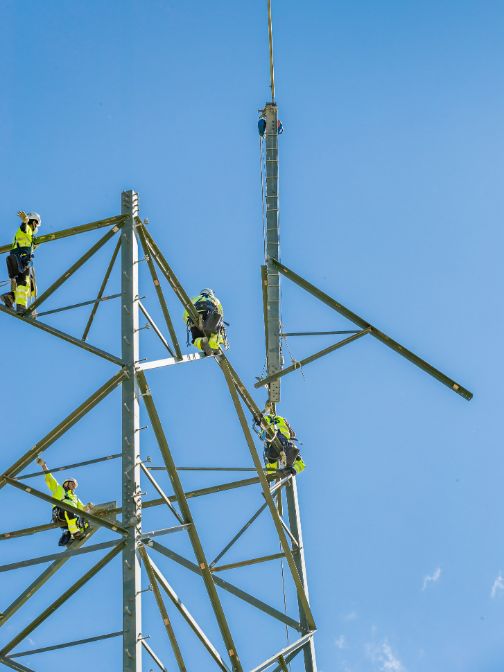

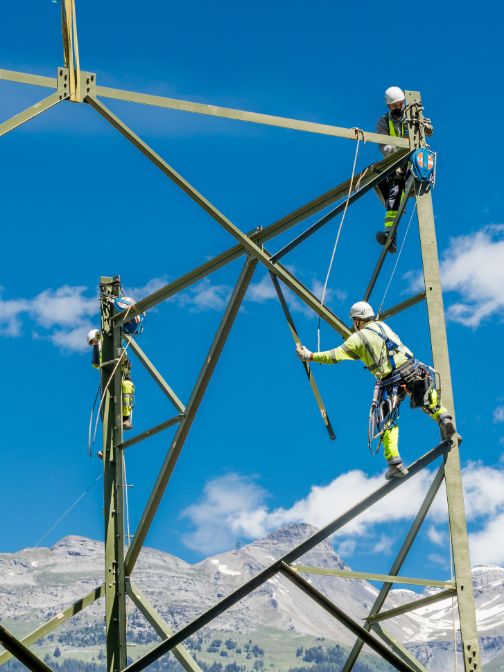

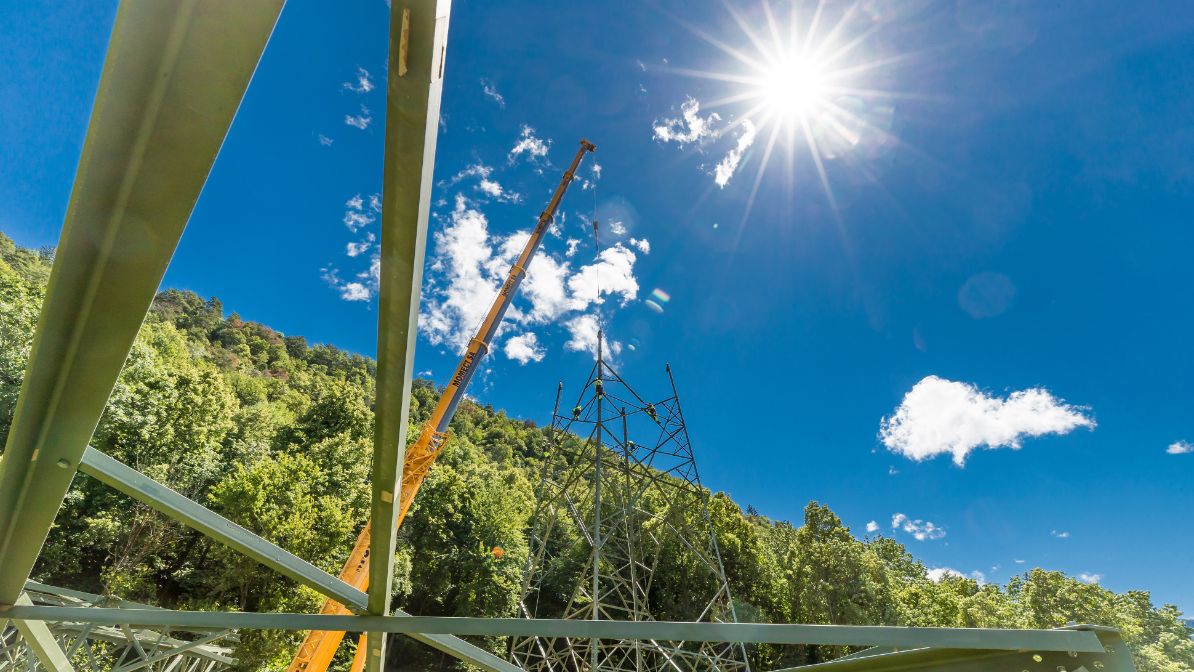

Le montage des pylônes continue

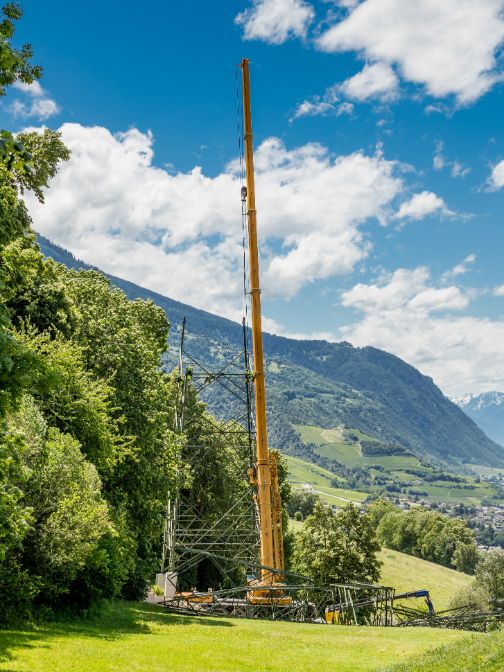

Au lieu-dit Chararogne, sur la commune de Chalais, les ouvriers étaient à l’ouvrage à fin juin dernier. Le pylône 165, d’une hauteur de 77.3 mètres, est désormais entièrement monté.

1/4
2/4
3/4
4/4

24 juin 2020

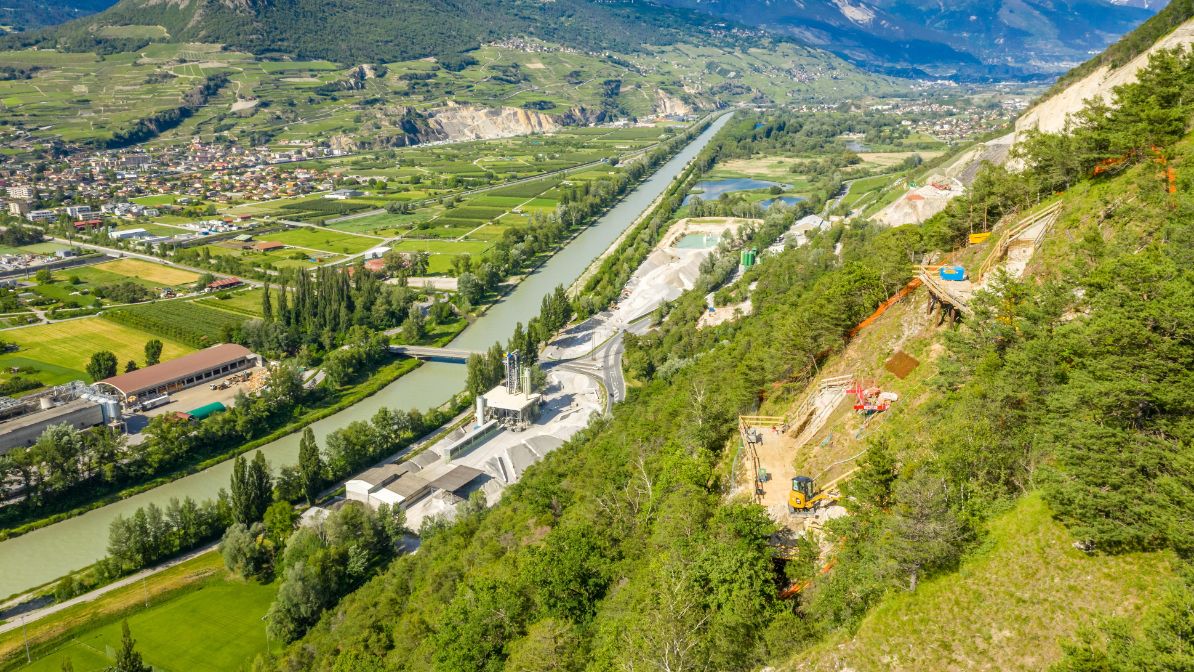

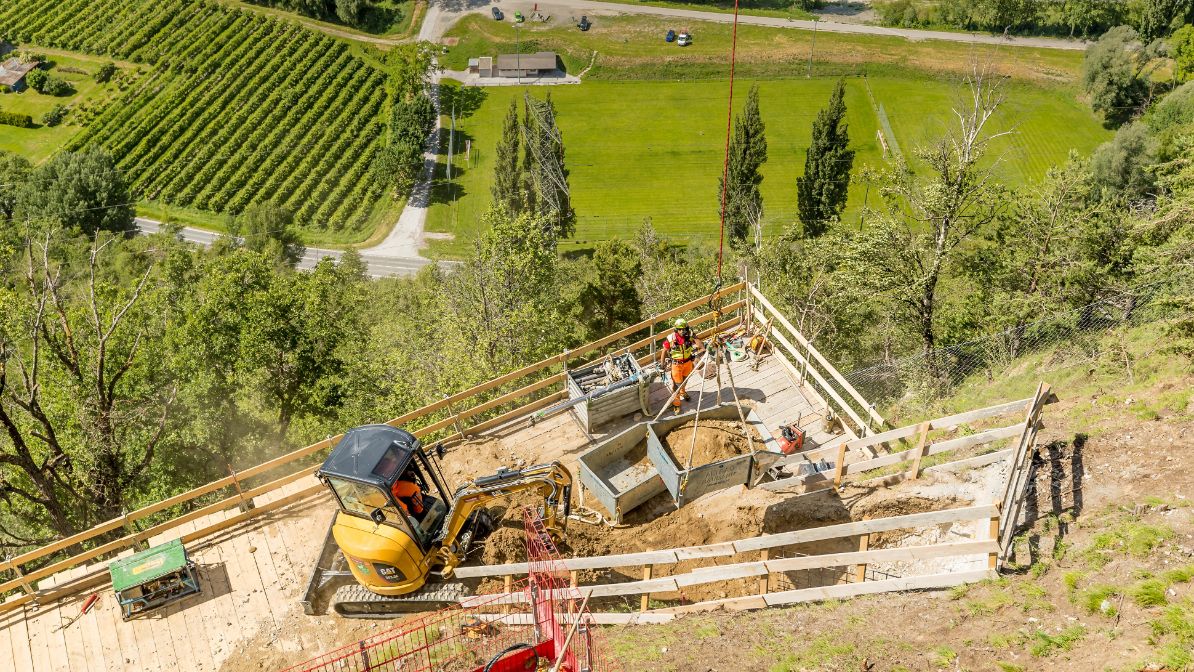

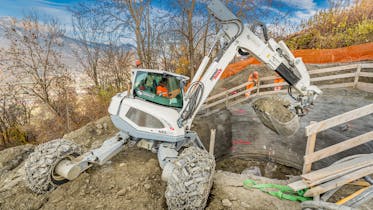

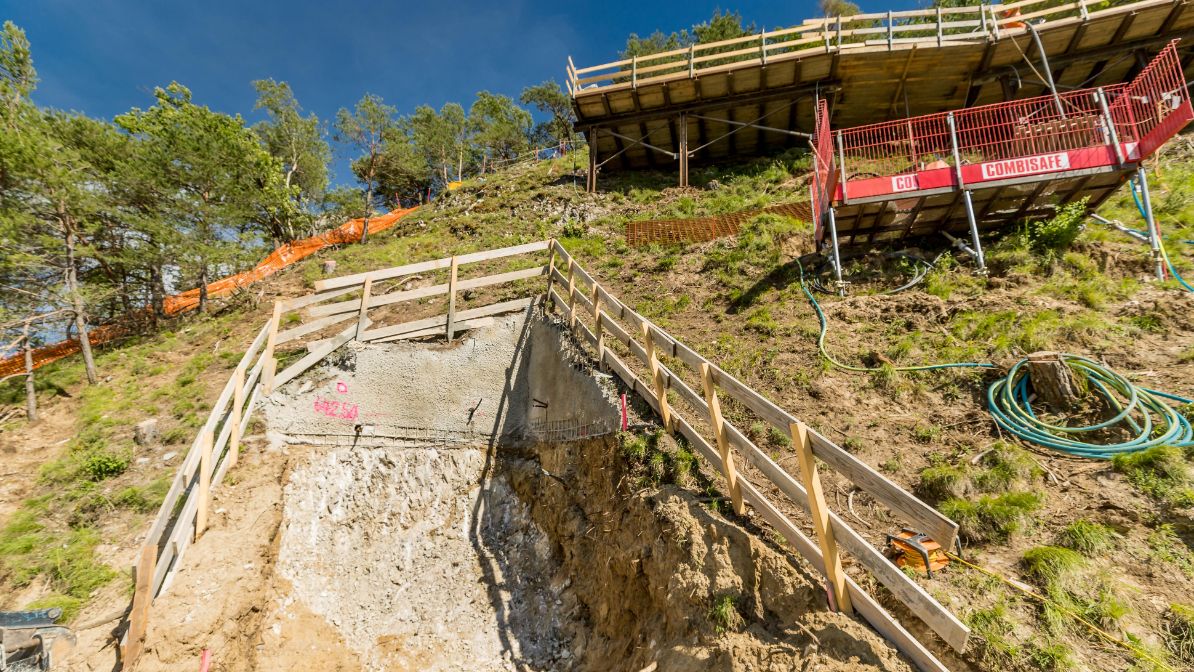

Excavation en pente raide à St-Léonard

Les travaux d’excavation des quatre puits où seront construites les fondations du pylône 140 à St-Léonard sont en cours depuis le début juin 2020.

Deux plateformes ont été installées pour entreposer le matériel et faciliter le travail des ouvriers dans cette pente très raide. Les gravats sont évacués par hélicoptère.

1/3
2/3
3/3

16 juin 2020

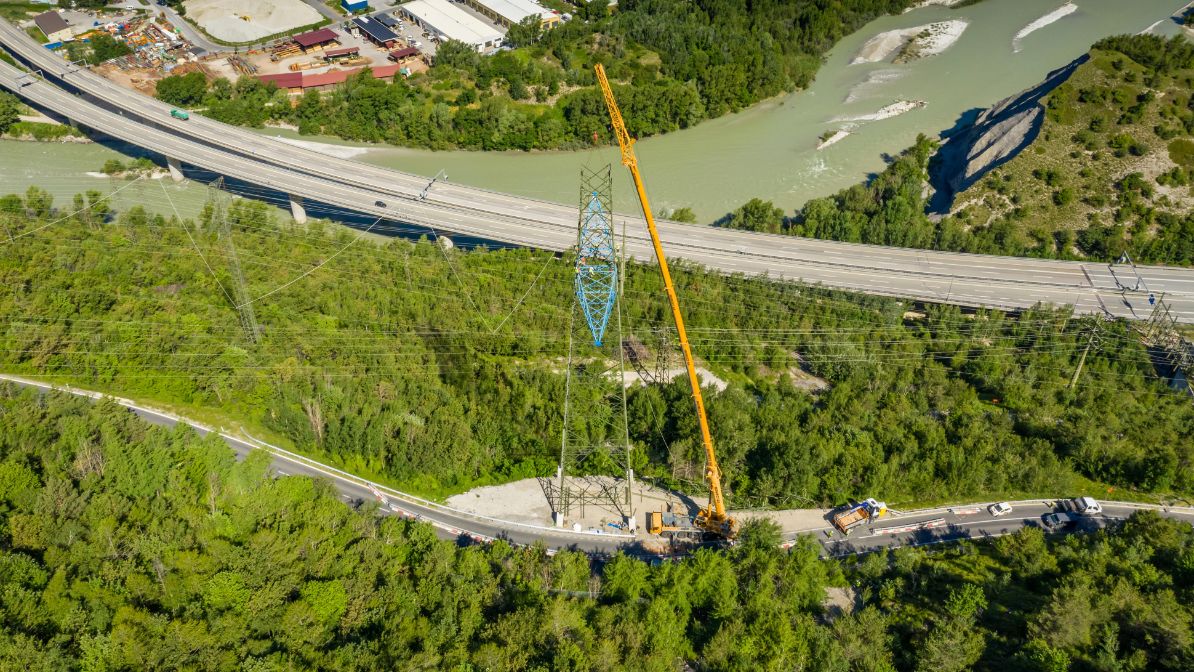

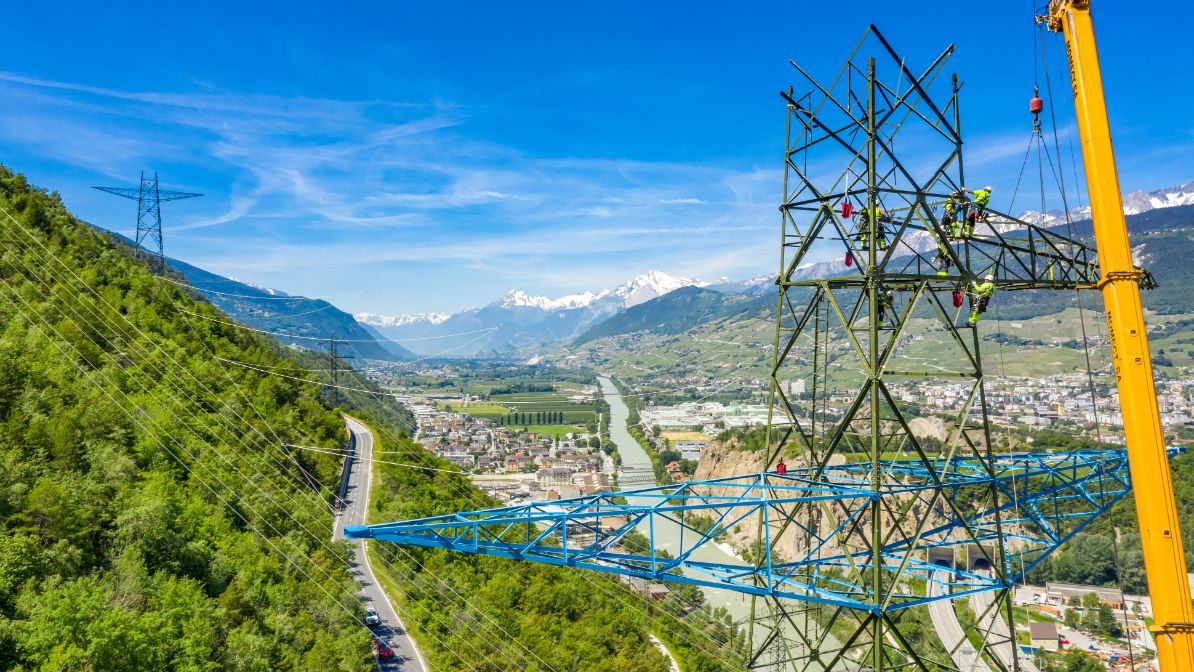

Montage du pylône 172 sur la route d’Anniviers

Les travaux se sont déroulés le 6 juin 2020 avec l’aide d’une grue de montage. Cette dernière soulève des parties de pylônes préassemblées au sol par les ouvriers. Ces éléments sont ensuite mis en position puis fixés à la structure par les monteurs.

La partie en bleu sert de support au filet de protection tiré entre les pylônes 171 et 172 et sera démontée avant la mise en service de la ligne.

1/2
2/2

3 juin 2020

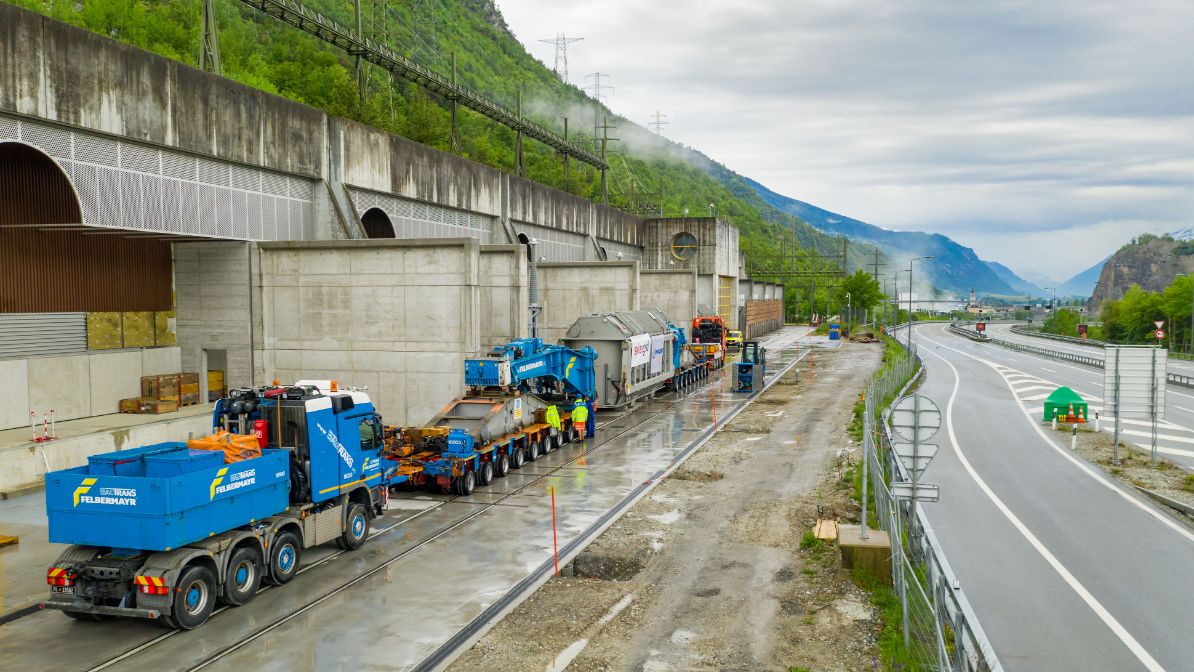

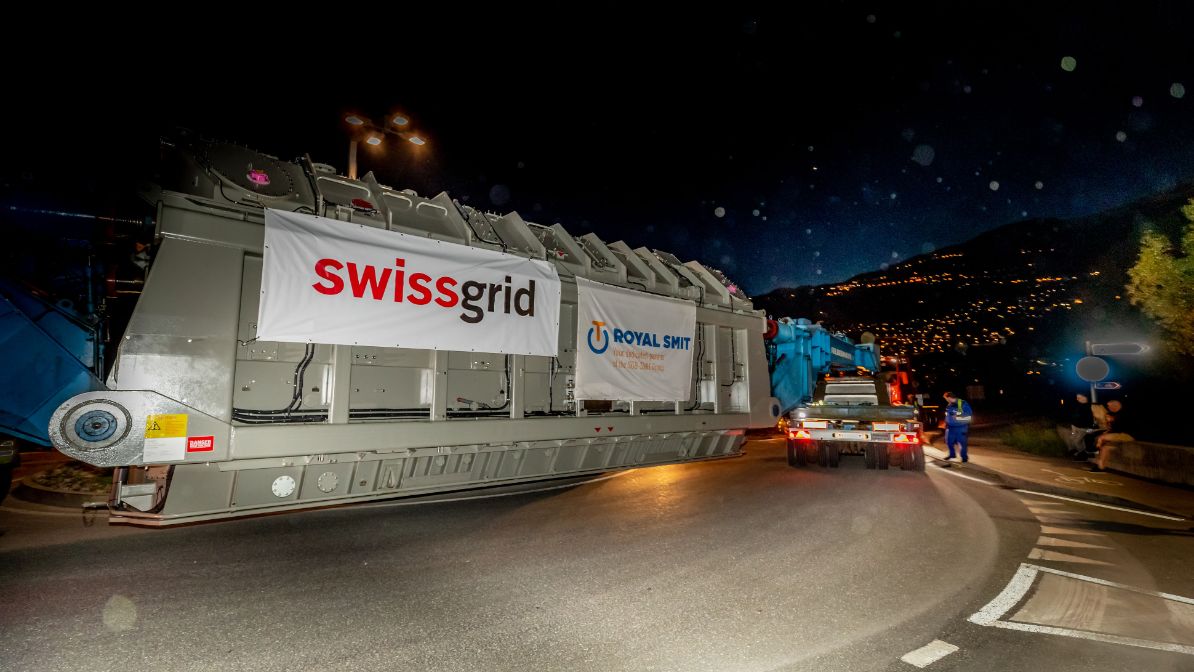

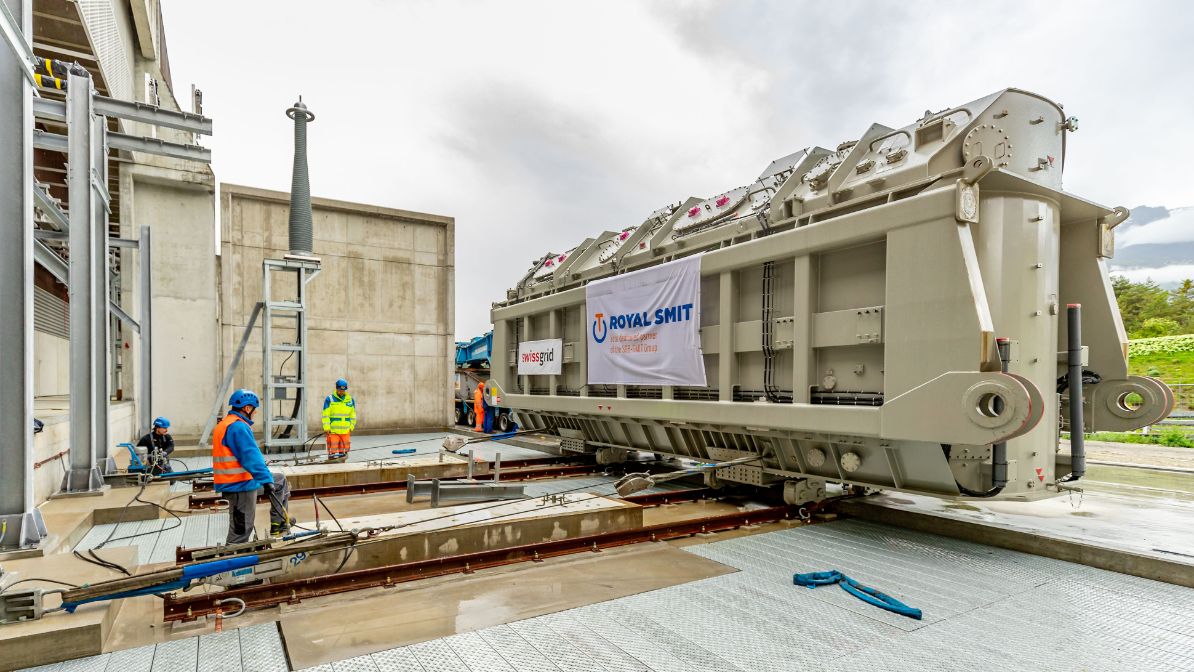

Poste de Chippis : le transformateur est en place

Les quatre pôles du transformateur 380/220 kV ont été livrés entre le 27 avril et le 11 mai 2020 au poste du Creux de Chippis. Livrés par bateau jusqu’à Bâle, puis par train jusqu’à la gare de l’usine d’aluminium de Chippis, ils ont parcouru les derniers kilomètres de nuit par convoi exceptionnel.

Le transformateur sera prêt pour la mise en service de la ligne prévue en 2022.

1/3: livraison du 3ème pôle le 4 mai 2020
2/3: livraison du 3ème pôle le 4 mai 2020
3/3: livraison du 3ème pôle le 4 mai 2020

25 mai 2020

Le première pointe de pylône a été installée !

Le mardi 19 mai 2020, un premier pylône de la ligne a été entièrement monté au lieu-dit Chararogne sur la commune de Chippis. Il s’agit du numéro 166 qui culmine à une hauteur de 68,5 mètres.


22 avril 2020

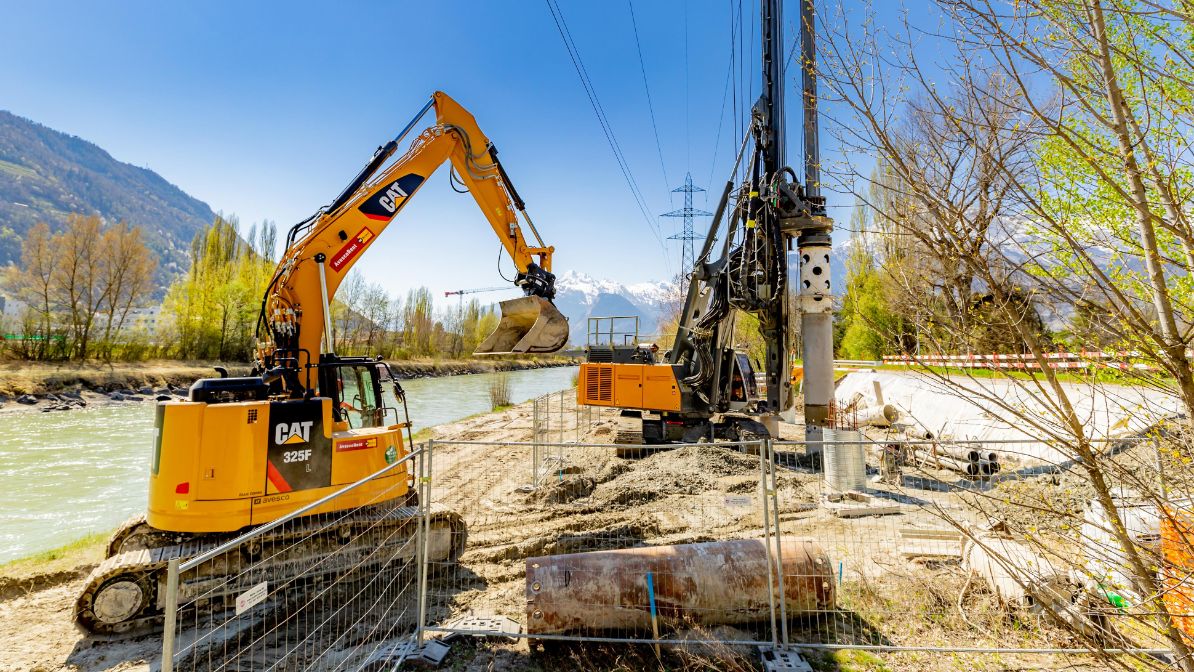

Forages au pylône 117 à Aproz

La construction des fondations des pylônes entre le poste de Chamoson et Aproz bat son plein. Au pylône 117 à Aproz, les ouvriers exécutent des forages pour la mise en place de pieux en béton à 10 à 15 mètres de profondeur. Ces pieux serviront d’assise aux 4 fondations du pylône.

Forages au pylône 117 à Aproz, avril 2020

7 février 2020

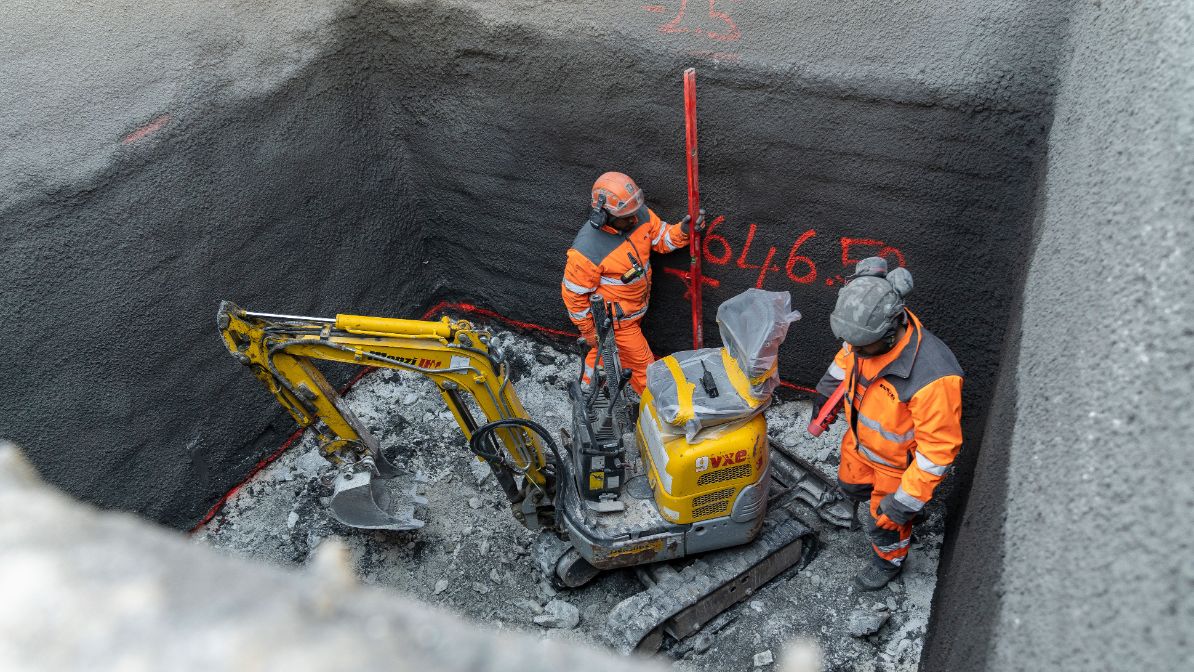

Reprise des travaux le 20 janvier 2020

Depuis le 20 janvier, Swissgrid travaille à la construction de la ligne sur l’ensemble du tracé et les travaux d’excavation sont en cours entre le poste de Chamoson et Sion.


19 décembre 2019

Pause des travaux durant les fêtes

Les travaux de construction de la ligne seront suspendus durant les fêtes. Ils reprendront en janvier 2020, en fonction des conditions météorologiques.


9 décembre 2019

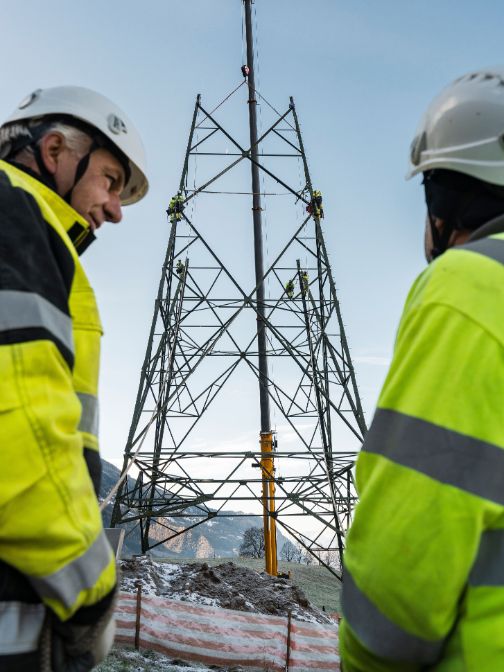

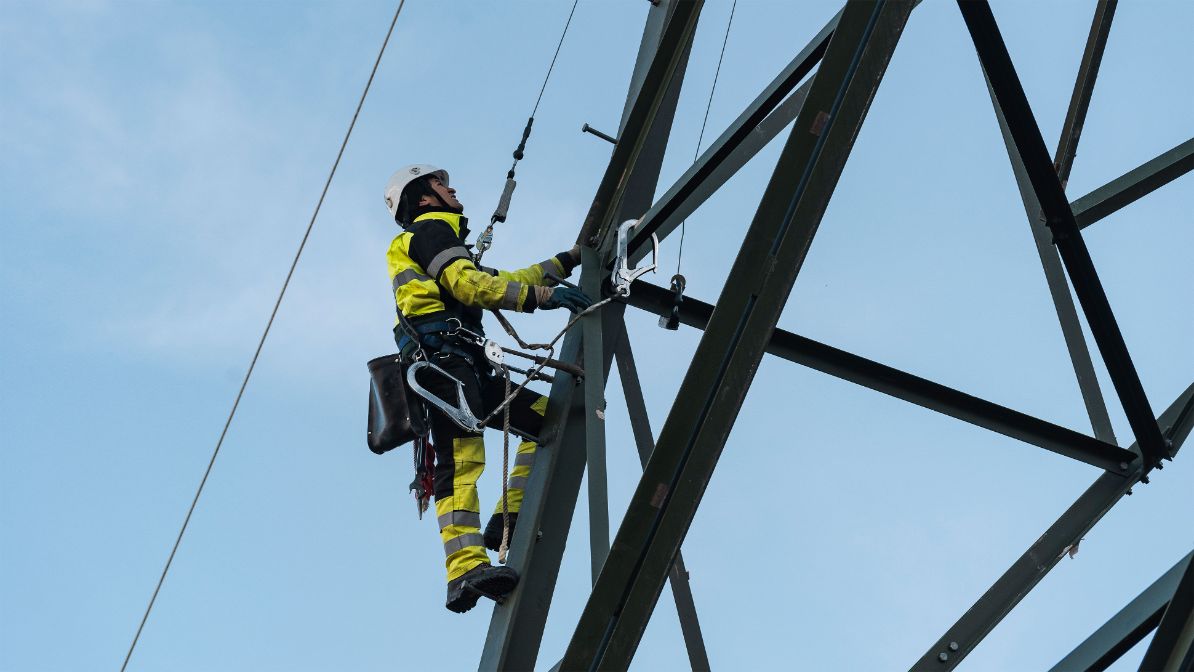

Montage du pylône 166

Les travaux de montage du pylône 166 à Chippis ont débuté à fin novembre 2019. Le montage de la tête et des bras se fera au début de l’année prochaine.

1/2
2/2

29 novembre 2019

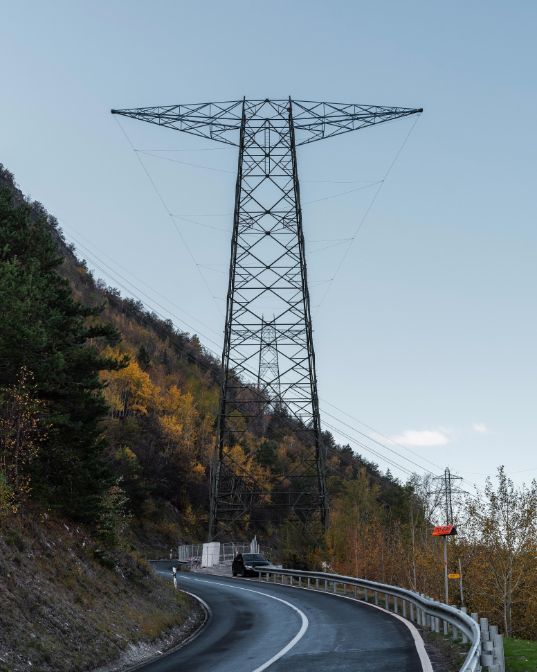

Un filet de protection provisoire

Depuis la mi-octobre 2019, un filet de protection est en place entre les pylônes 171 et 172. Il protègera la ligne des Forces Motrices de la Gougra lors du déroulage des conducteurs et sera démonté avant la mise en service de la ligne.


24 septembre 2019

Travaux d’excavation au pylône 134 à Chandoline

La construction du pylône 134 à Chandoline a débuté en septembre 2019 par les travaux d’excavation. Cette phase de travaux consiste à creuser des puits au droit des 4 futurs pieds du pylône.

Pelle mécanique, marteau piqueur, et même minage : différentes techniques sont utilisées pour creuser le sol selon sa nature.

Une fois les puits creusés, le ferraillage puis le bétonnage de la première phase est réalisé. Après la pose de l’embase, la 2ème phase de la fondation est exécutée. L’emprise au sol des 4 pieds est ici de 15 m x 15 m.

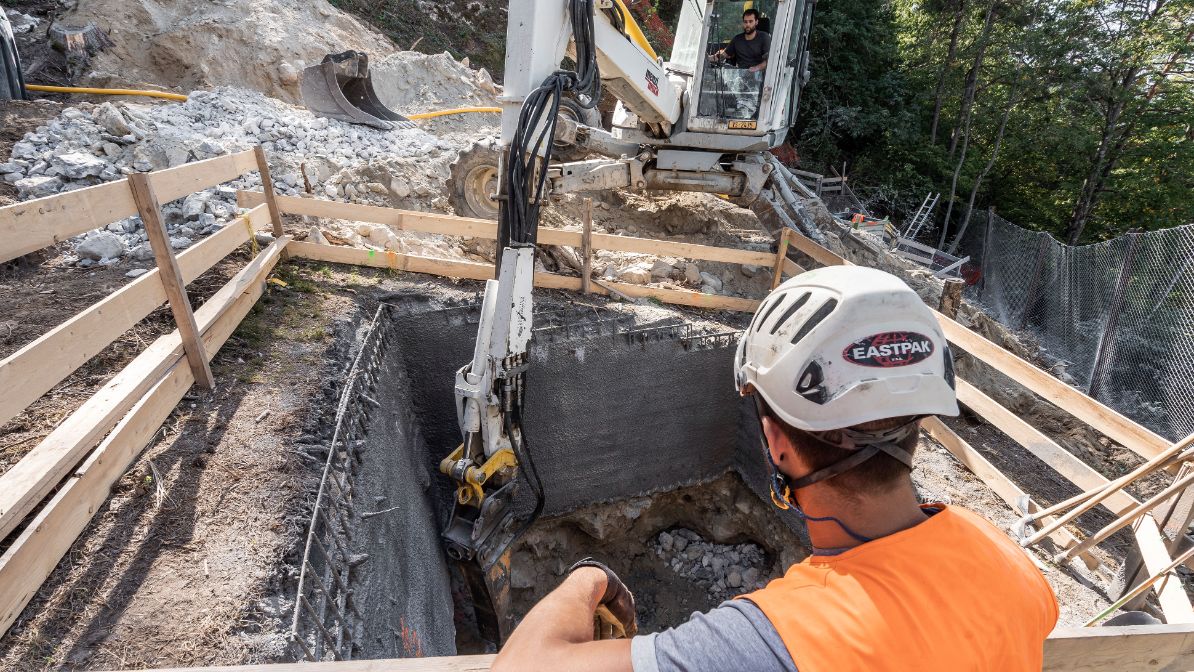

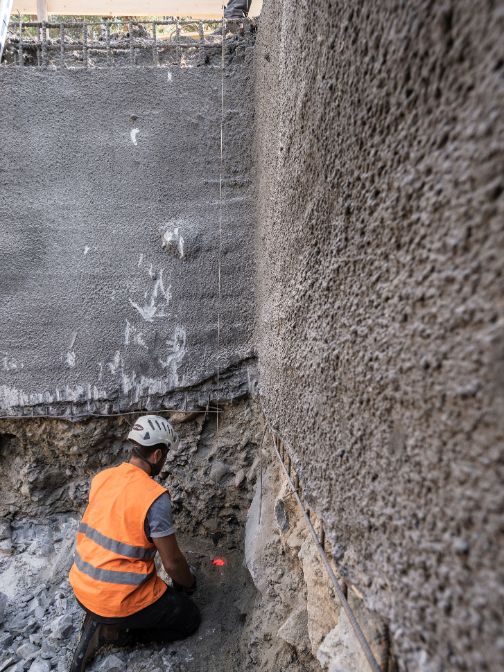

Travaux d’excavation au pylône 134, à Chandoline, le 17 septembre 2019
1/2
Travaux d’excavation au pylône 134, à Chandoline, le 17 septembre 2019
2/2: Travaux d’excavation au pylône 134, à Chandoline, le 17 septembre 2019

30 août 2019

Reprise des travaux

Le 19 août, les travaux ont repris sur les différents chantiers de la ligne. Ils avaient été interrompus, à la fin du mois de juillet, pour les habituelles vacances des entreprises du domaine de la construction.


13 août 2019

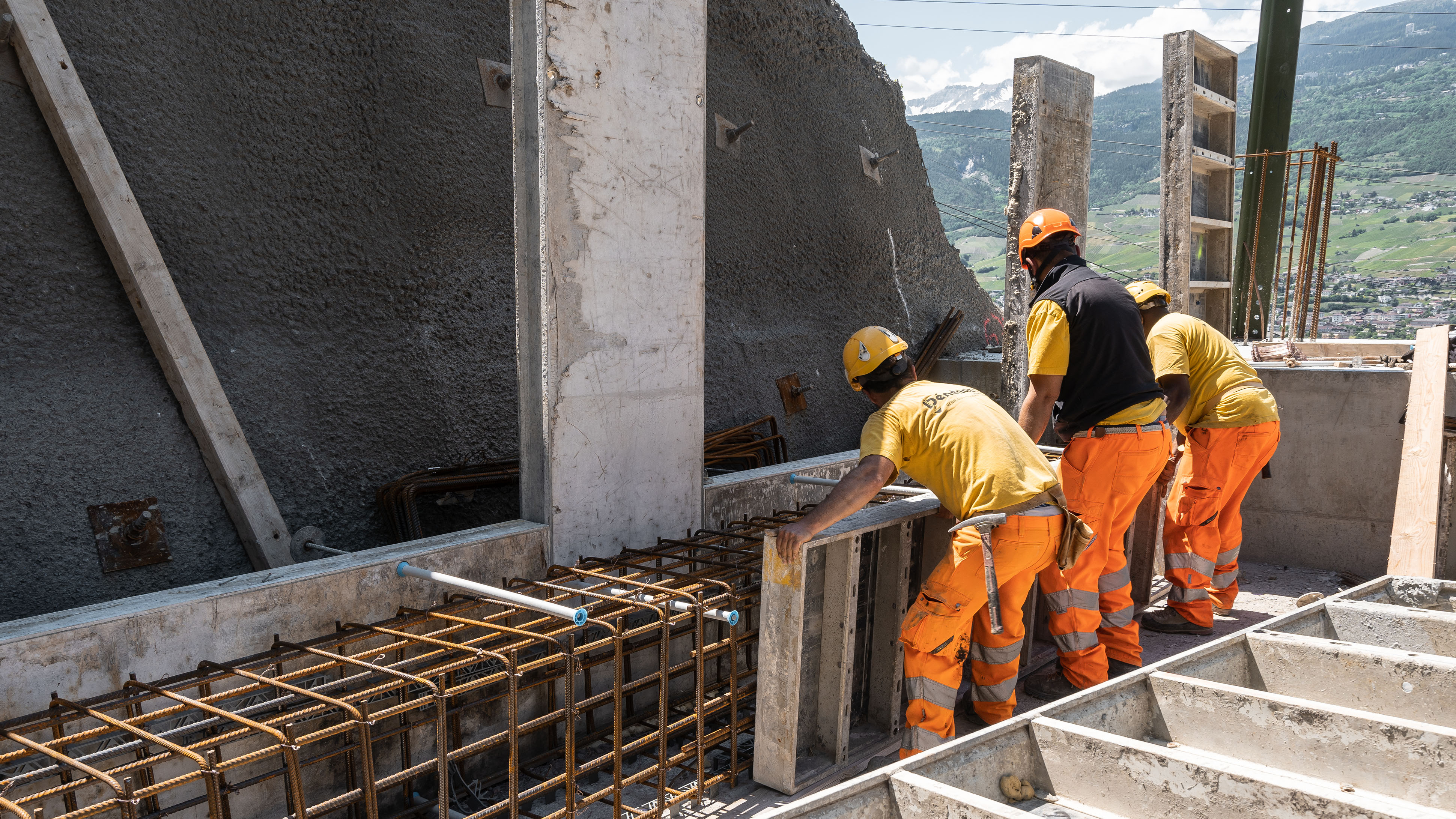

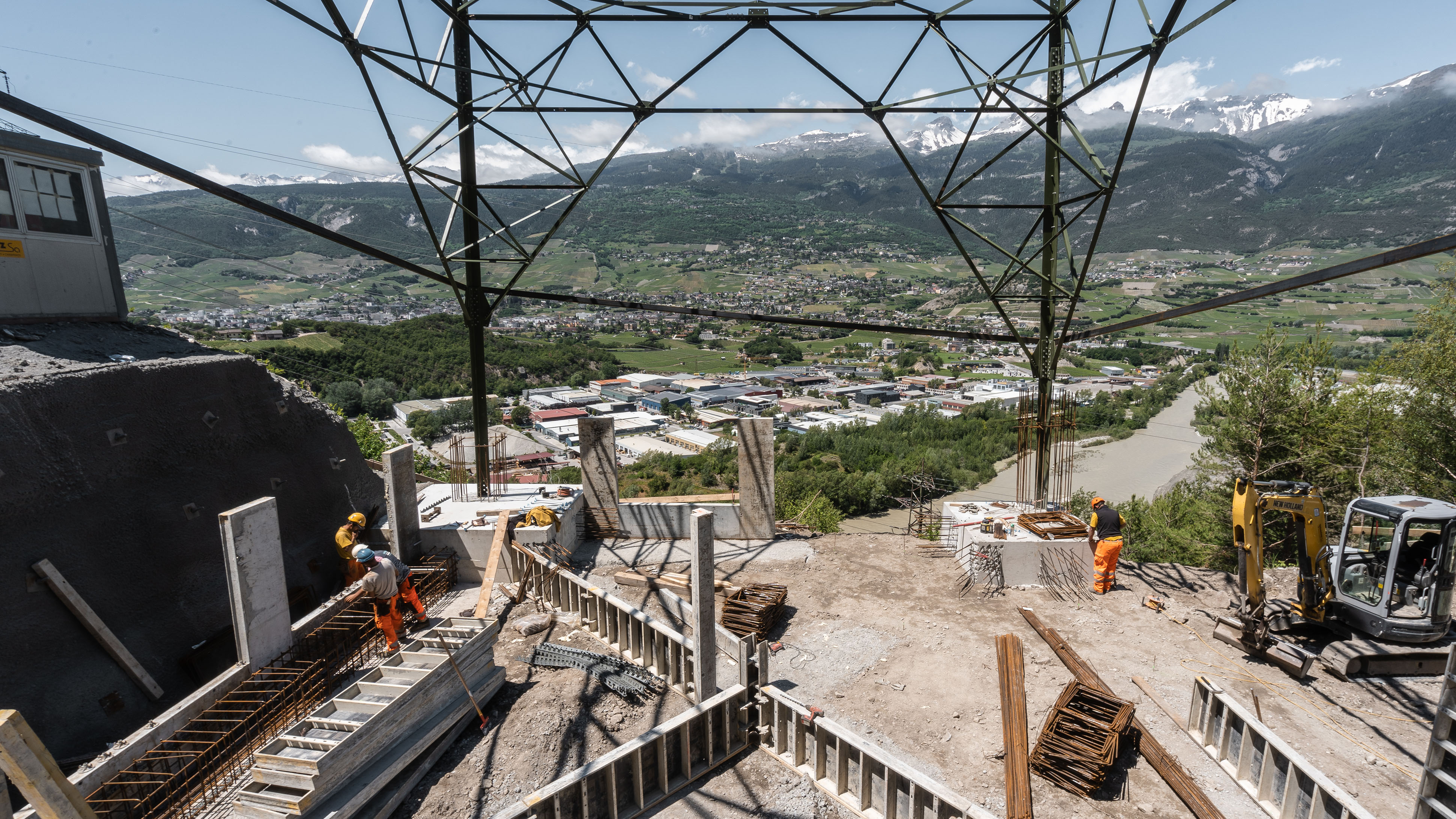

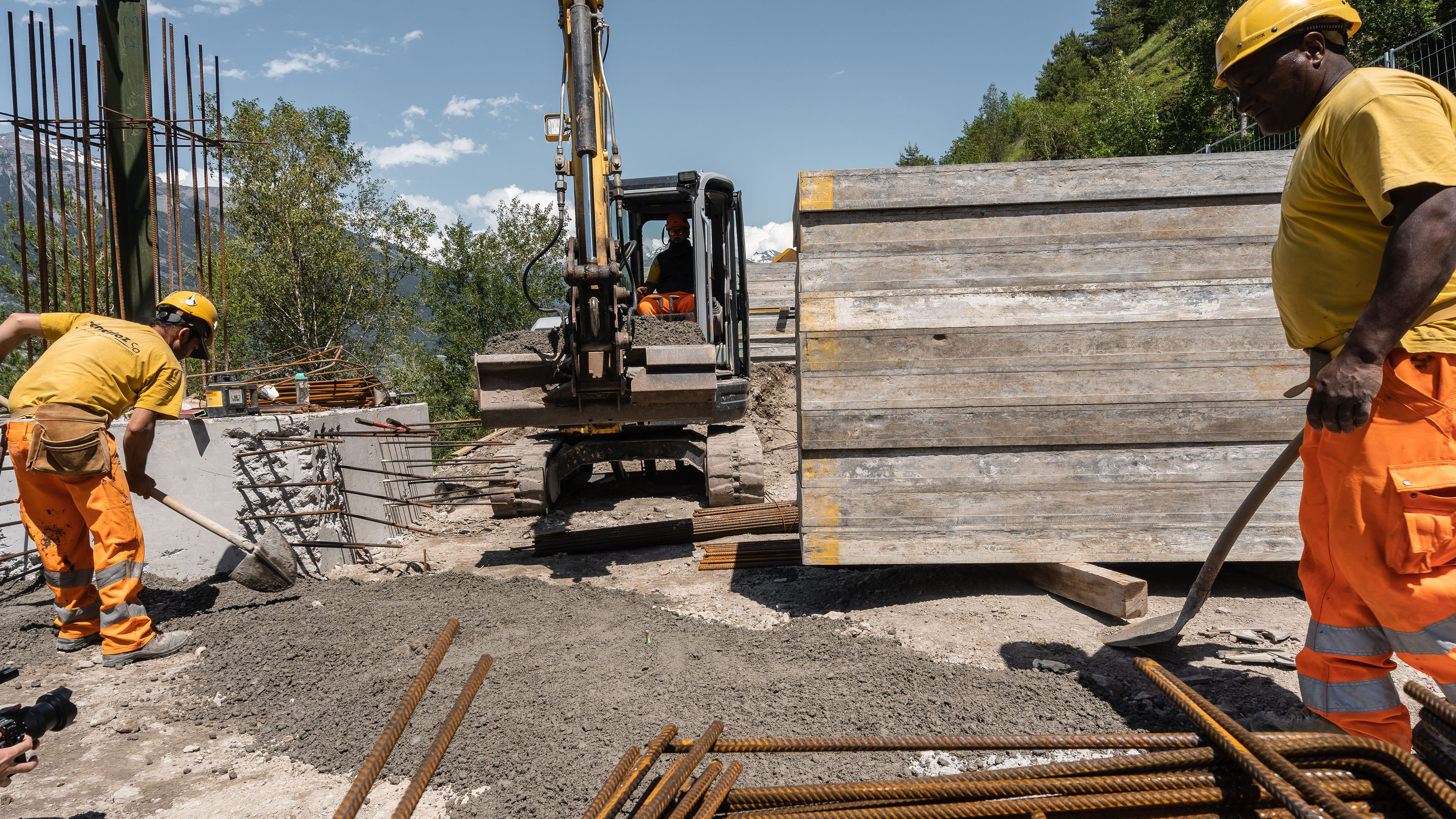

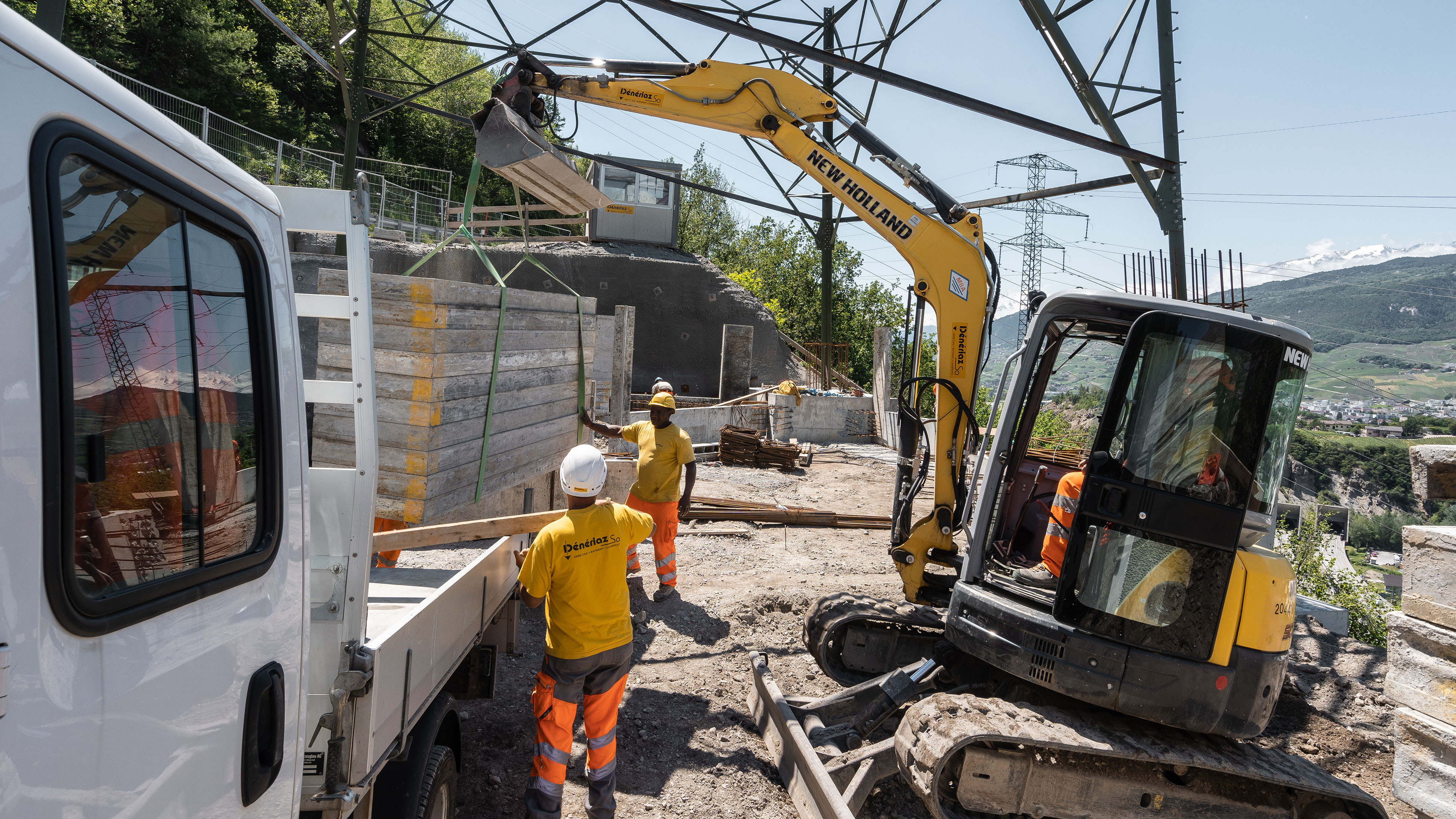

Travaux de coffrage au pylône 172 à Chippis

Situé dans une zone de mouvements de terrain, les fondations de ce pylône ont fait l’objet de travaux supplémentaires de renforcement.

Afin d’éviter des tassements différentiels entre les quatre fondations, un bétonnage de renforts latéraux et diagonaux a été réalisé. Les pieds du pylône ont été reliés par des poutres en béton armé pour la stabilisation du pylône.

Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
1/4: Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
2/4: Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
3/4: Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019
4/4: Travaux de coffrage au pylône 172, à Chippis, le 12 juin 2019

12 juillet 2019

2ème phase de bétonnage des fondations

A la mi-juin dernier, la 2ème phase de bétonnage des fondations a été réalisée sur le pylône 157 à Chalais.

Une fois les travaux de réglage des bases terminés, nous réalisons le ferraillage puis le bétonnage de la 2ème phase afin de lier le pied du pylône à la fondation. Les socles ou cheminées sont bétonnés jusqu’à à une hauteur moyenne de 1,5 mètres au-dessus du niveau du sol.

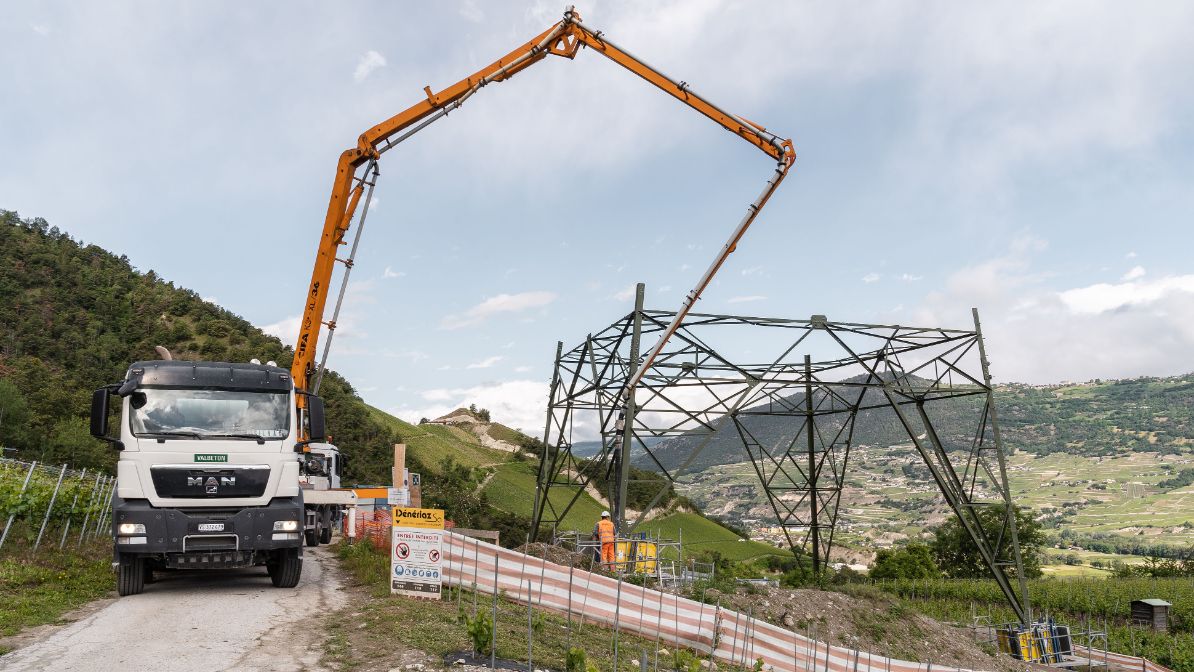

2ème phase de bétonnage du pylône 157, à Chalais, le 12 juin 2019
2ème phase de bétonnage du pylône 157, à Chalais, le 12 juin 2019

25 juin 2019

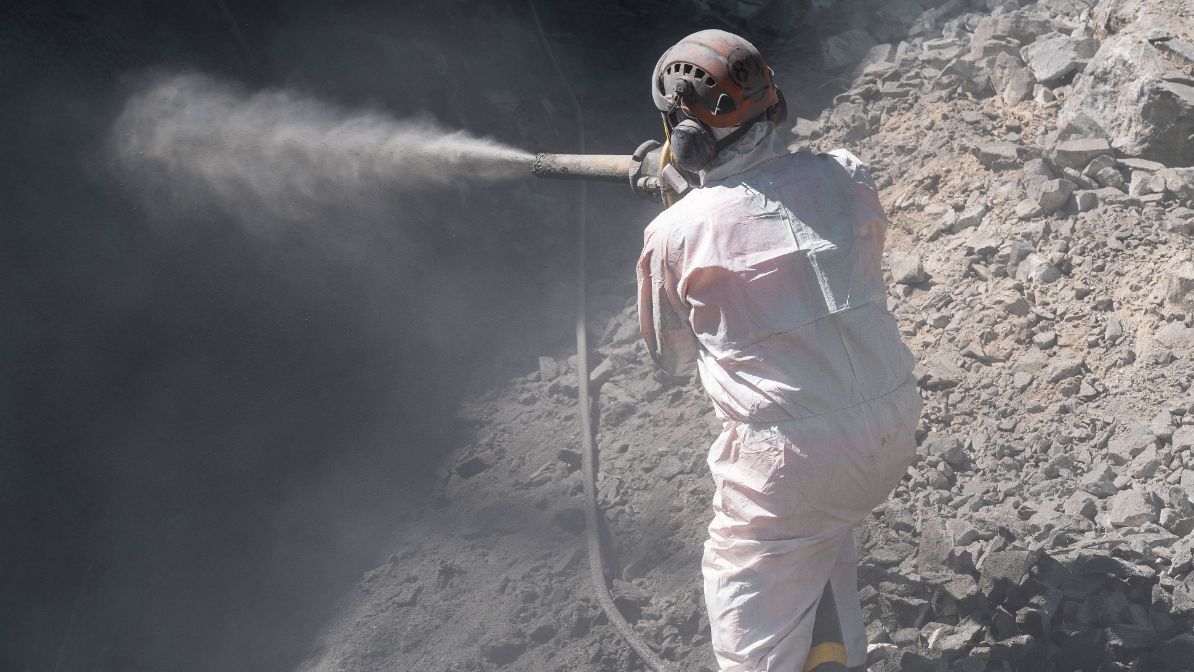

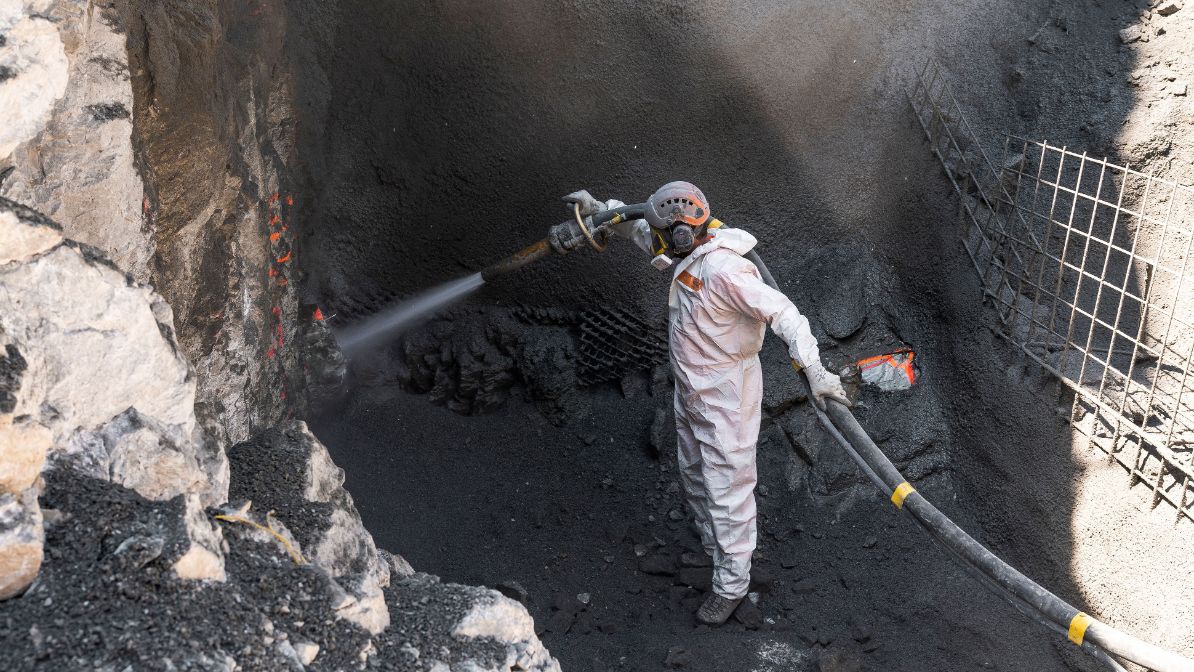

Le gunitage des fondations

Les travaux de gunitage sur le site du pylône 136 se sont déroulés en mai dernier. Cette méthode d’étayage est réalisée lors de chaque étape d’excavation des puits et avant le bétonnage des fondations.

Du béton est projeté contre les parois de la fouille pour les renforcer et les stabiliser. Le gunitage permet ainsi de garantir la sécurité durant les travaux de ferraillage et de bétonnage.

1/2: Gunitage des puits du pylône 136, à Bramois, le 16 mai 2019
2/2: Gunitage des puits du pylône 136, à Bramois, le 16 mai 2019

7 juin 2019

Le montage des bases

Les bases de plusieurs pylônes ont déjà été montées. A Chandoline, ces travaux ont été réalisés à la mi-mai sur le pylône 132.

Les monteurs ont assemblé les bases sur les fondations.

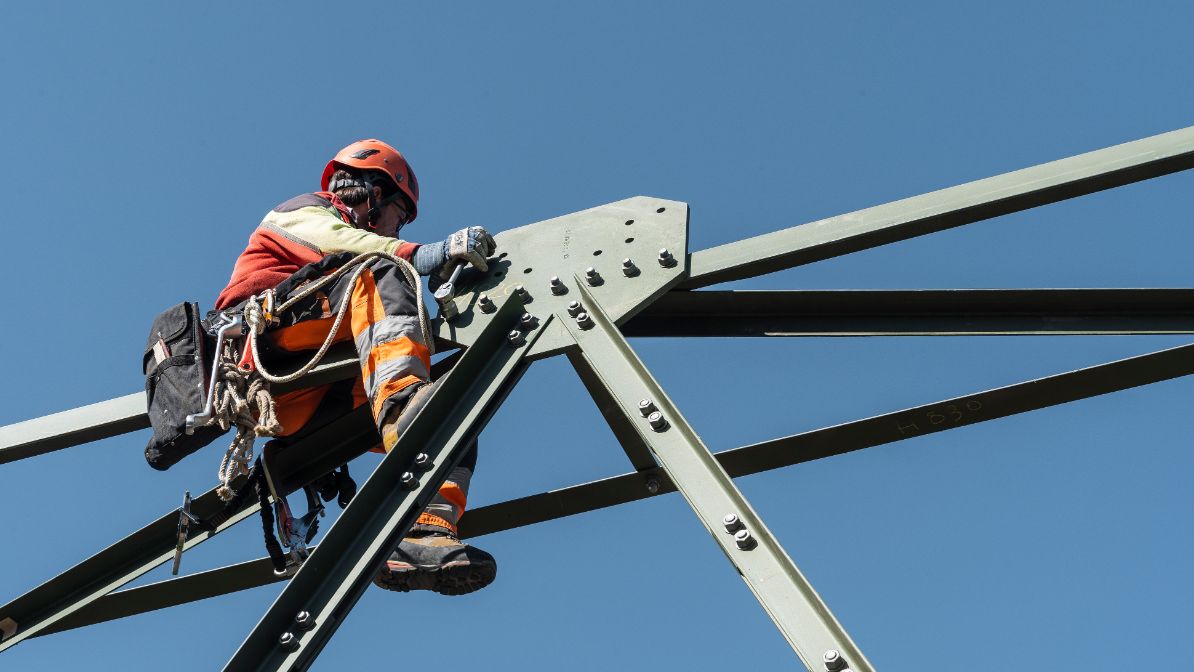

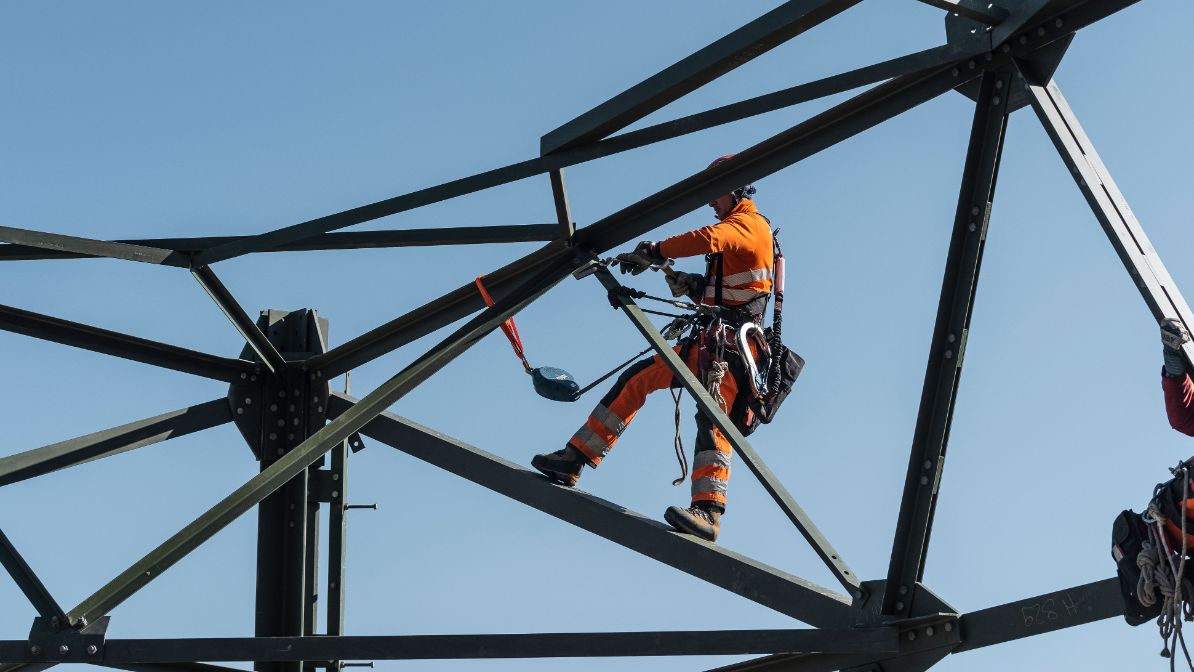

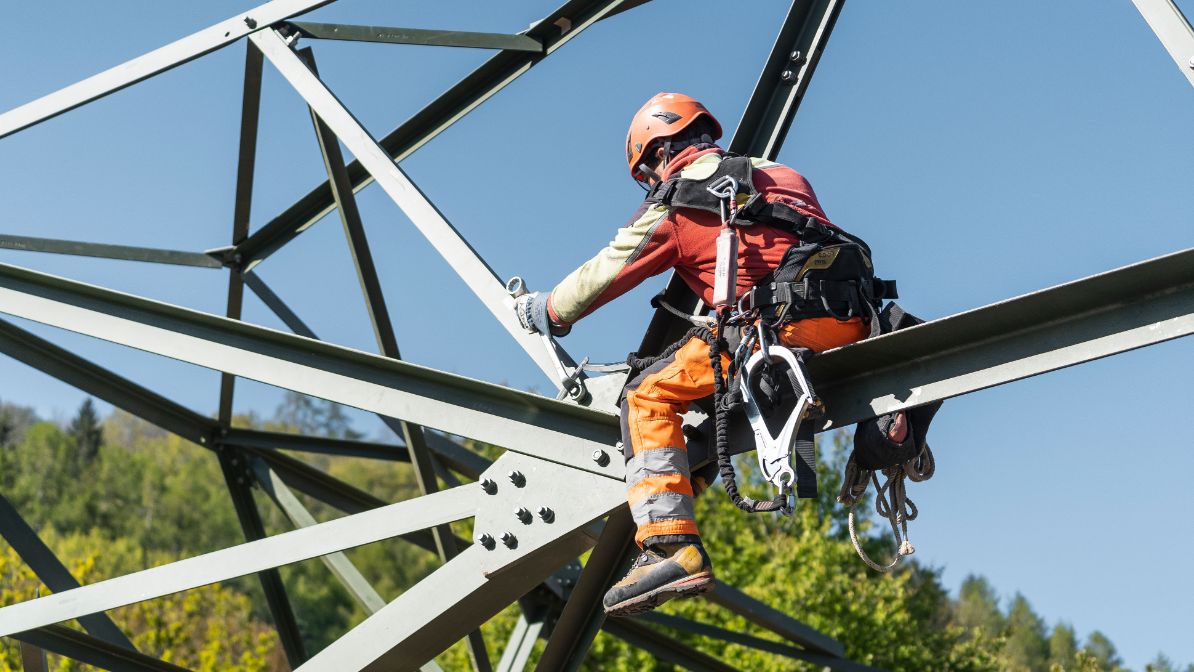

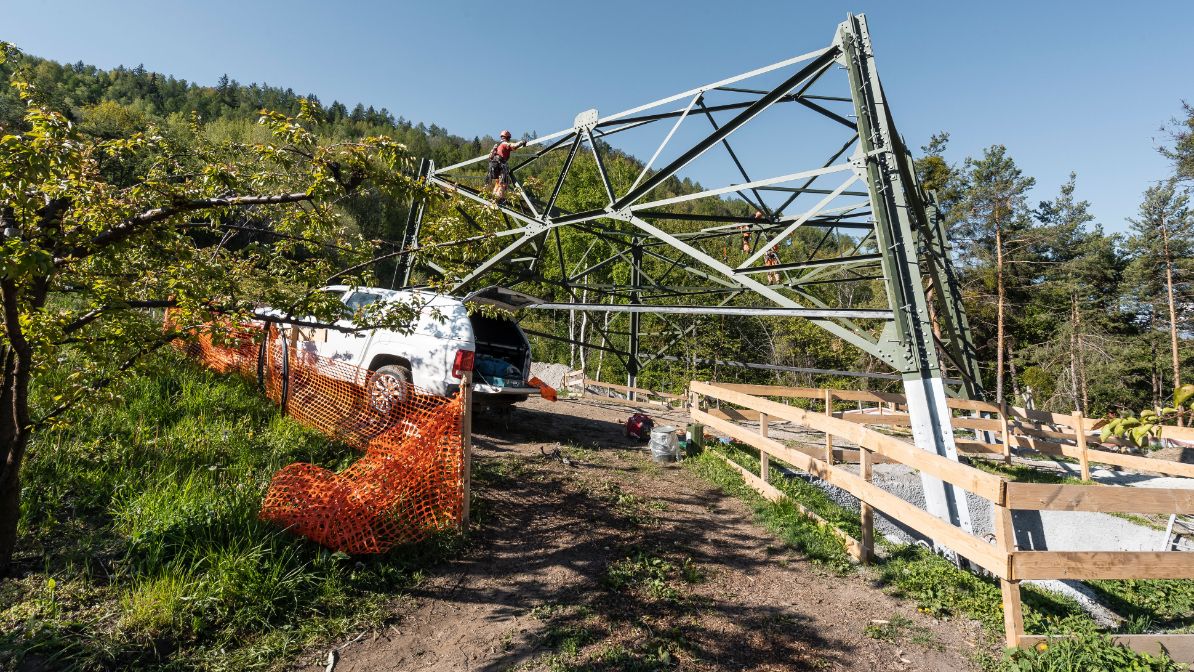

Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
1/4: Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
2/4: Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
3/4: Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
Montage de la base du pylône 132 à Chandoline, le 16 mai 2019
4/4: Montage de la base du pylône 132 à Chandoline, le 16 mai 2019

20 mai 2019

La suite des livraisons des bases de pylônes

La ligne Chamoson – Chippis continue son avancée. En ce début de mois de mai, les bases des pylônes ont été reçu pour les pylônes 156 et 158 à Chalais.

Une fois déposées en hélicoptère sur les lieux, les bases ont été ajustées sur les fondations existantes.

C’est à partir de cette structure que les pylônes pourront ensuite être montés.


25 avril 2019

Livraison des bases de pylônes

Conformément au planning du projet, la livraison des bases a eu lieu le 15 avril pour 6 pylônes de la ligne Chamoson – Chippis :

  • 135-136 à Bramois
  • 157-158 à Chalais
  • 166-167 à Chippis

La base est montée en deux étapes. D’abord, les différents éléments sont livrés en pièces détachées à Sion, puis transportés et assemblés sur chacun des sites.

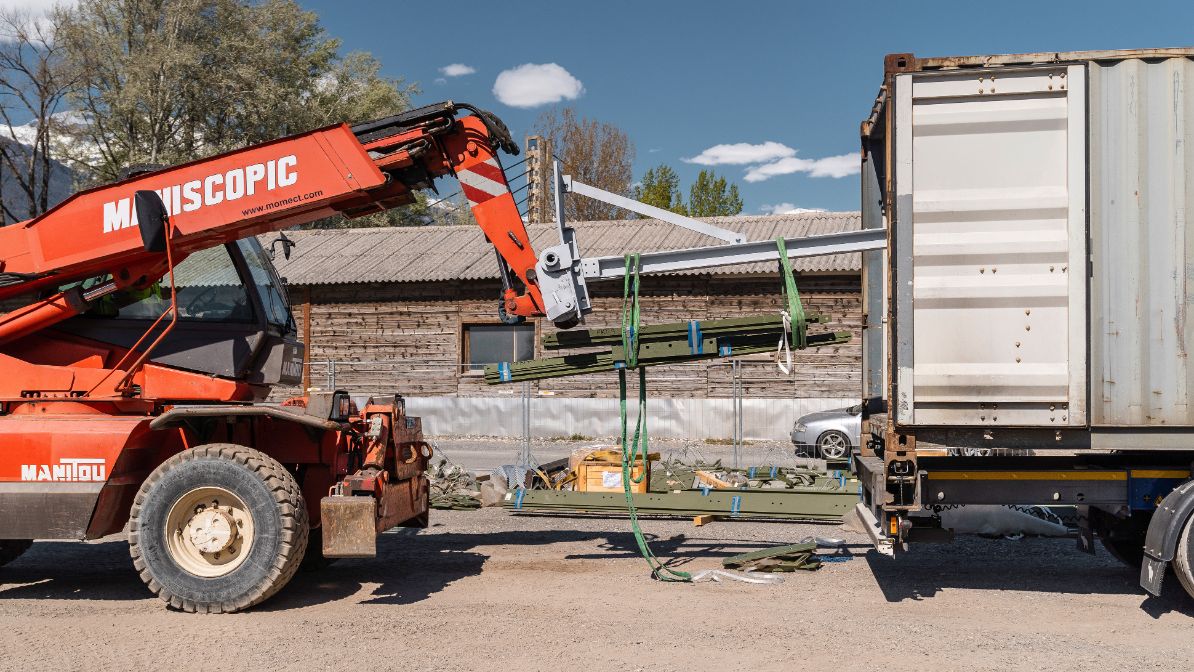

Livraison des bases à la place de chantier de Sion, le 15 avril 2019
1/3: Livraison des bases à la place de chantier de Sion, le 15 avril 2019

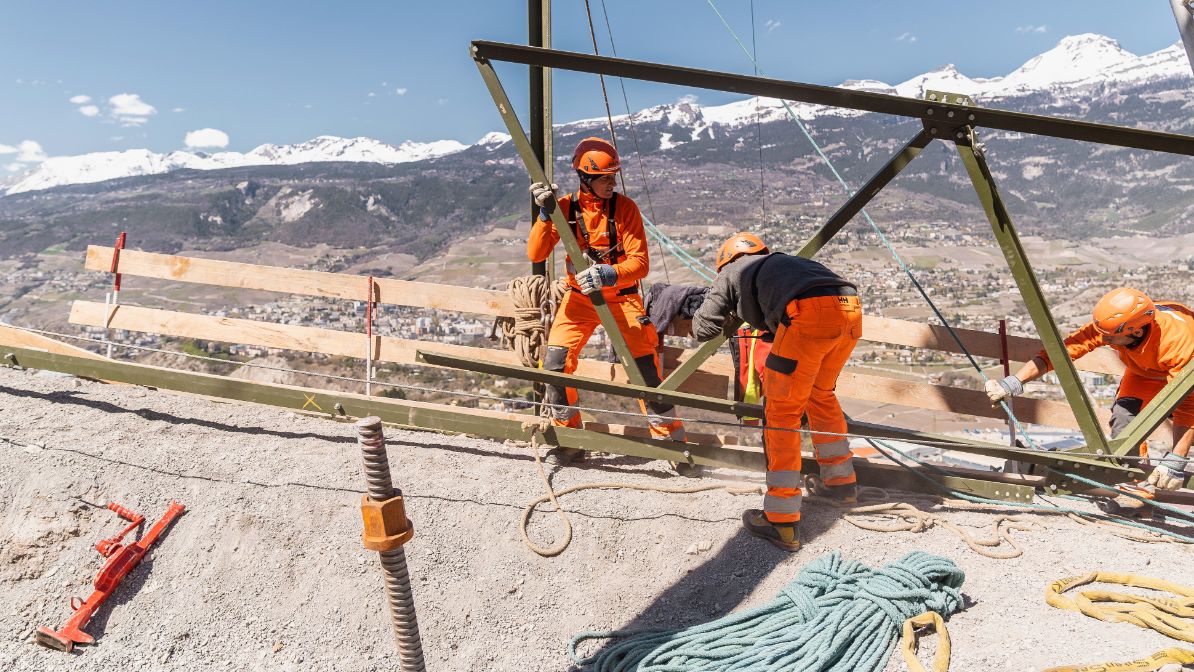

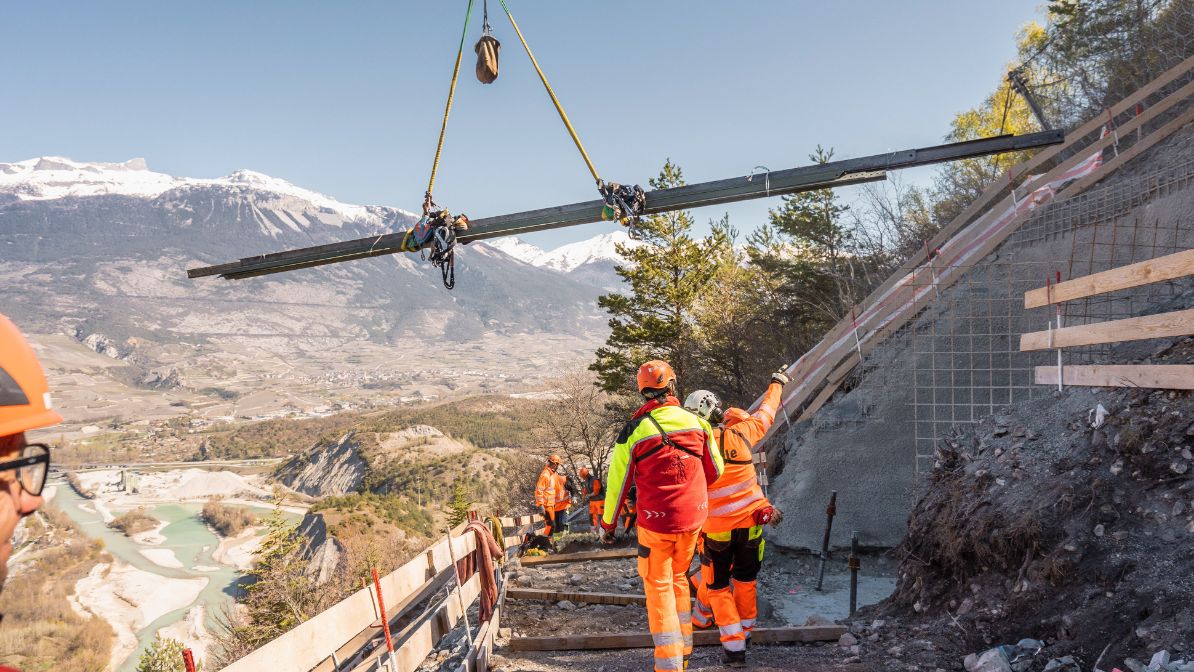

Assemblage de la base du pylône 171 à Chippis, le 15 avril 2019
2/3: Assemblage de la base du pylône 171 à Chippis, le 15 avril 2019
Assemblage de la base du pylône 171 à Chippis, le 15 avril 2019
3/3: Assemblage de la base du pylône 171 à Chippis, le 15 avril 2019

1er avril 2019

Premiers éléments métalliques de la ligne montés à Chalais

Le montage des bases des pylônes 164 et 165 est terminé depuis le début mars 2019. Les premiers éléments métalliques de la ligne sont désormais visibles sur les hauts de Chalais.

La deuxième phase de bétonnage des fondations de ces deux pylônes aura lieu en avril. Tout sera donc prêt pour le montage complet des pylônes 164 et 165 en juin prochain.

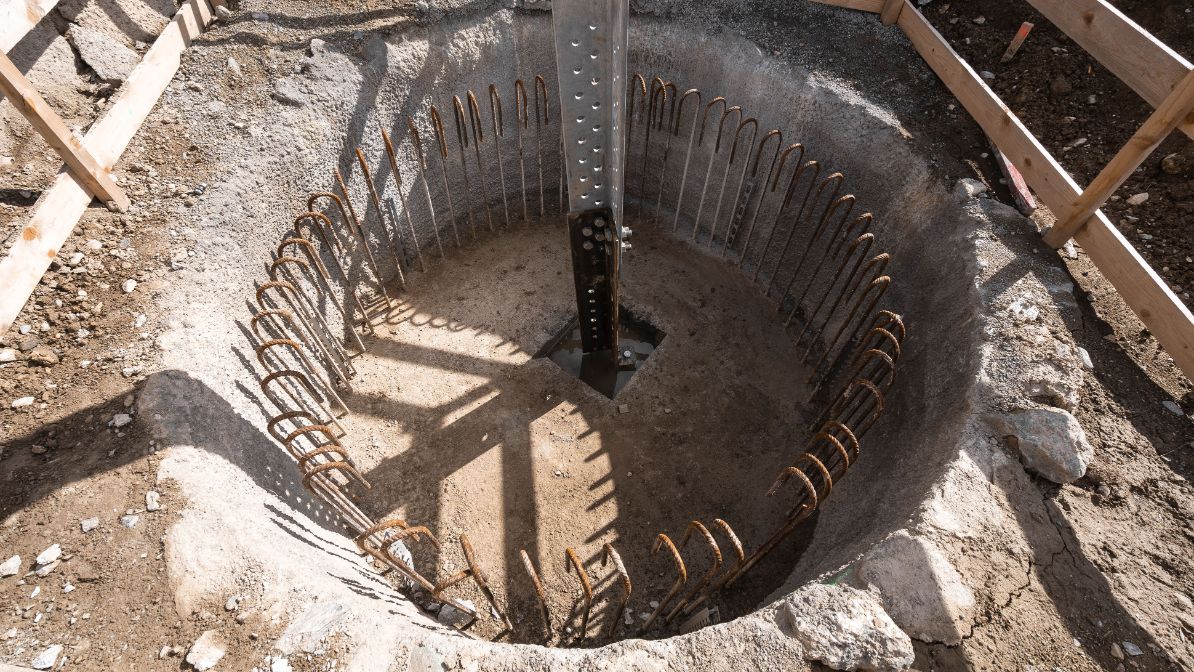

Montage de la base d’un pied du pylône 164 à Chalais, le 8 mars 2019.
1/3: Montage de la base d’un pied du pylône 164 à Chalais, le 8 mars 2019

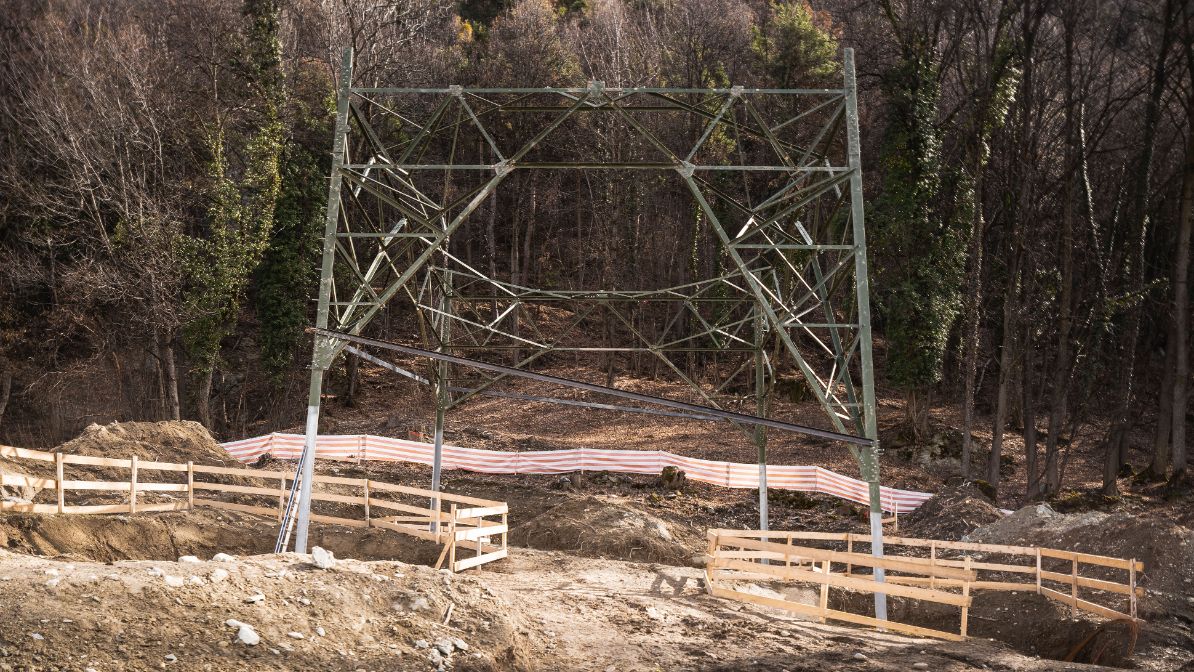

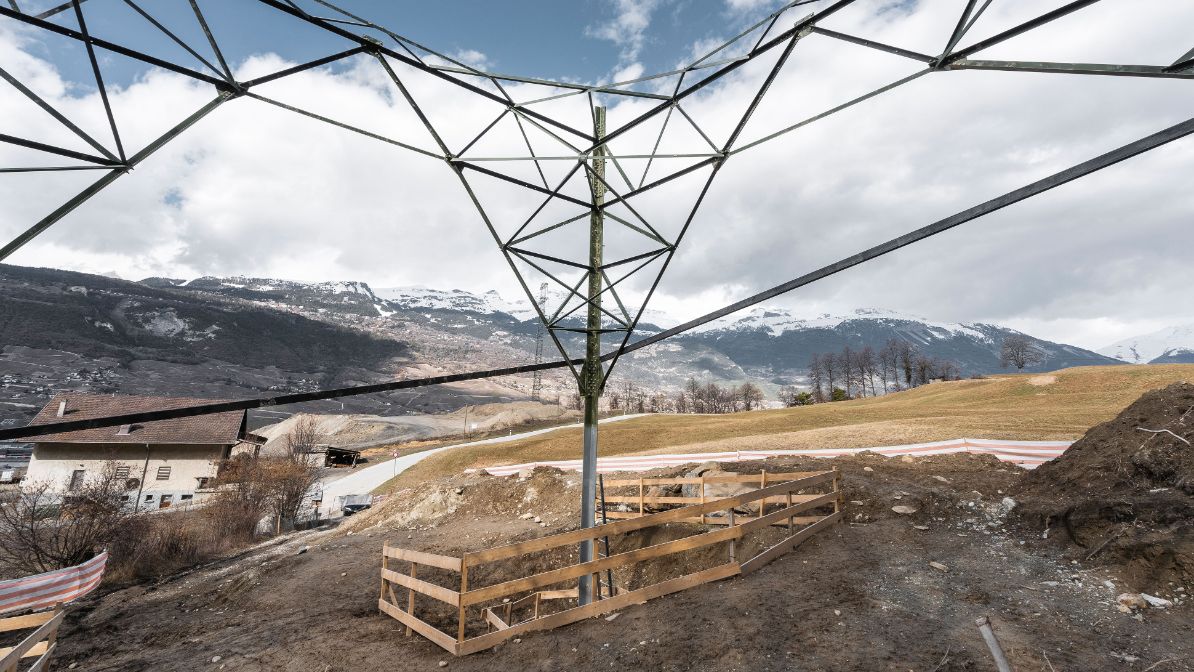

Base du pylône 165 à Chalais, le 8 mars 2019
2/3: Base du pylône 165 à Chalais, le 8 mars 2019
Base du pylône 165 à Chalais, le 8 mars 2019
3/3: Base du pylône 165 à Chalais, le 8 mars 2019

19 mars 2019

Pylône 135 à Bramois : bétonnage des fondations par hélicoptère

Les travaux de bétonnage des fondations du pylône 135 se sont déroulés le 8 mars 2019. Ce pylône est inaccessible par route et c’est donc par les airs que le béton a été acheminé sur les lieux.

Les travaux d’ancrage de la base et la deuxième phase de bétonnage des fondations de ce pylône auront lieu en mai prochain.

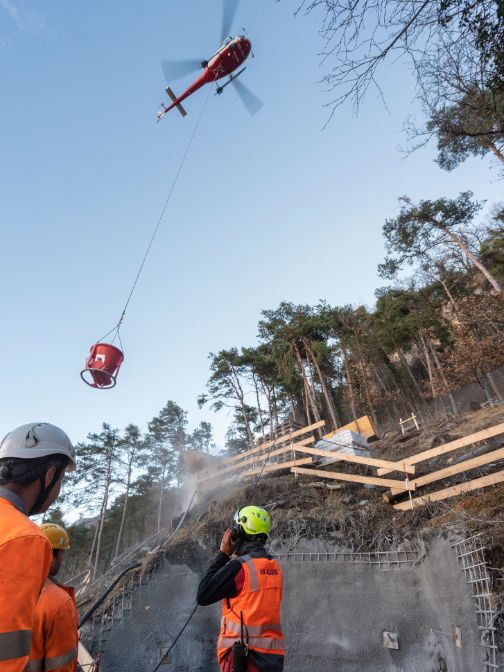

Transport du béton par hélicoptère, pylône 135 à Bramois, le 8 mars 2019
Transport du béton par hélicoptère, pylône 135 à Bramois, le 8 mars 2019

1er mars 2019

Le chantier a repris en 2019, comme prévu dans le planning

Sur les tronçons 3, 4 et 5, entre Chamoson et Grône, les travaux préparatoires ont démarré en janvier. Ils permettent de dégager le terrain pour la construction des fondations.

Dès avril, c’est sur les tronçons 1 et 2 que le montage des pylônes commencera. Les premiers d’entre eux seront visibles, depuis Sion et Chalais, au printemps.

Tous les détails de l’avancée du projet sont dans le tous-ménages de février à télécharger.


25 février 2019

L’avancée des travaux en 2018

Une année après le début des travaux de la ligne Chamoson – Chippis, le projet est déjà bien avancé.

En effet, des chantiers ont démarré sur les deux premiers des cinq tronçons de la ligne, entre Chalais et Sierre et entre Sion et Saint-Léonard, à flanc de coteau.

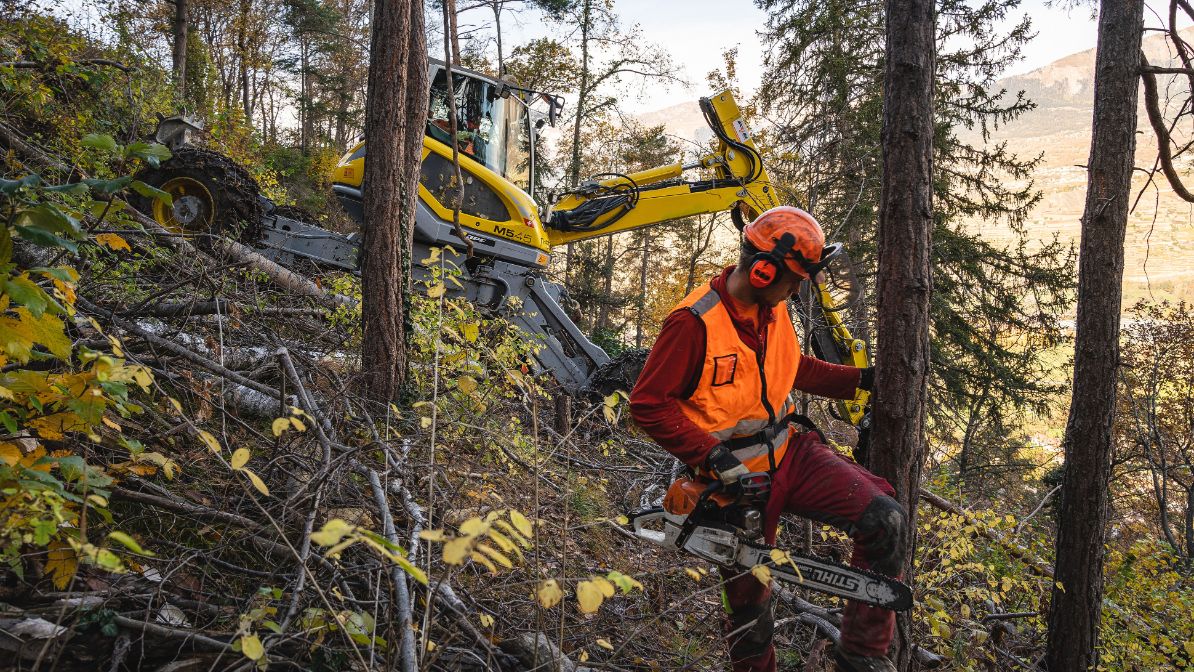

Aux emplacements des futurs pylônes, la végétation avait été dégagée et des piquets avaient été plantés pour délimiter les constructions, c’est la méthode dite de piquetage.

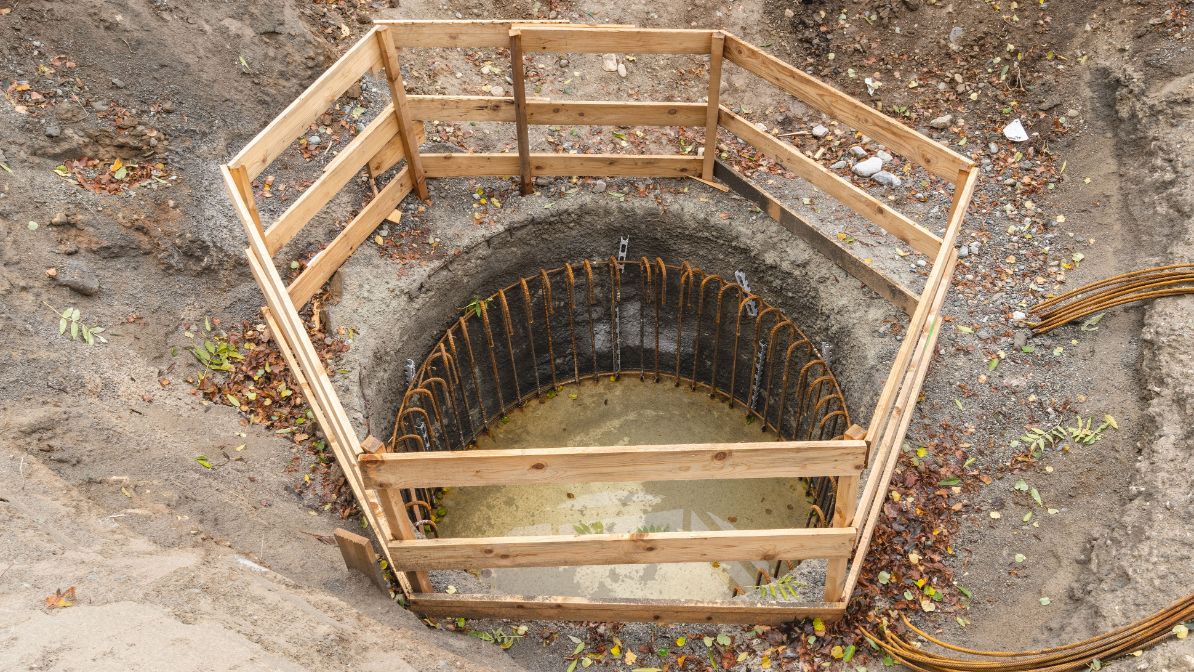

Depuis la fin du mois d’août, des fondations ont été bétonnées sur ces tronçons. En parallèle de la construction à proprement parler, des dispositifs de protection de certains chantiers ont été installés, tels que :

  • Des barres de renforcement pour soutenir les rochers apparents

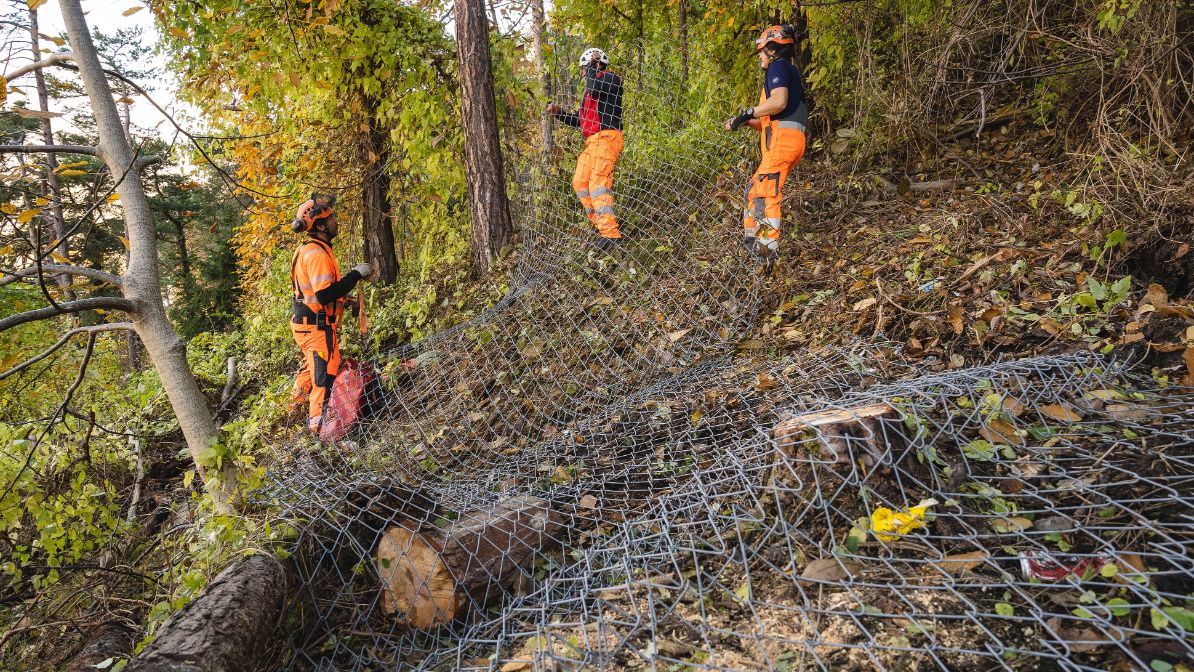

  • Des filets métalliques pour protéger des éventuelles chutes de pierres

D’autres mesures de protection de la ligne seront mises en place, suivant les différentes zones de dangers naturels.

La reprise des travaux a débuté à mi-février 2019. Le montage des premiers pylônes sur ces deux tronçons est prévu dès avril 2019. Les autres segments de la ligne Chamoson – Chippis verront aussi des chantiers démarrer, pour une mise en service en 2021.

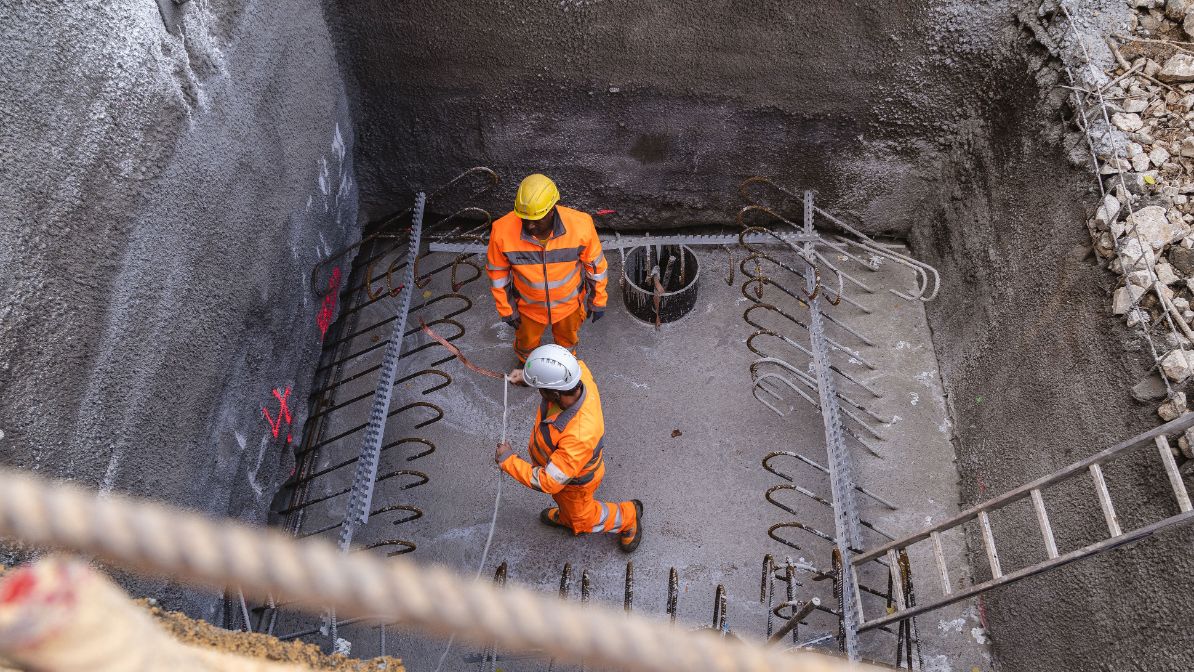

Ferraillage des fondations du pylône 130 à Chandoline, le 31 octobre 2018
1/9: Ferraillage des fondations du pylône 130 à Chandoline, le 31 octobre 2018

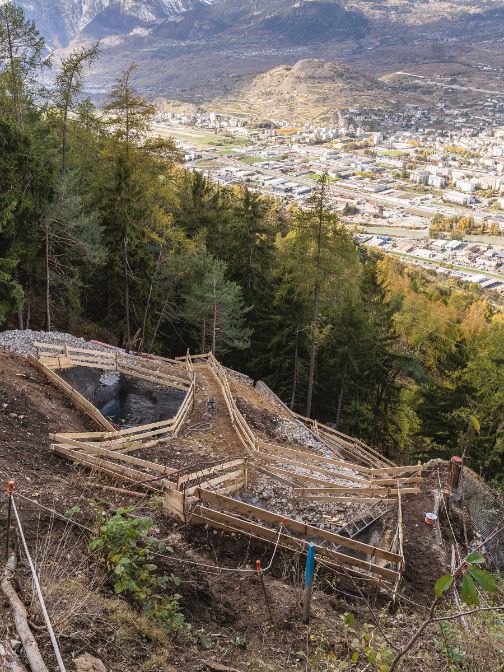

Chantier du pylône 130 à Chandoline, le 31 octobre 2018
2/9: Chantier du pylône 130 à Chandoline, le 31 octobre 2018

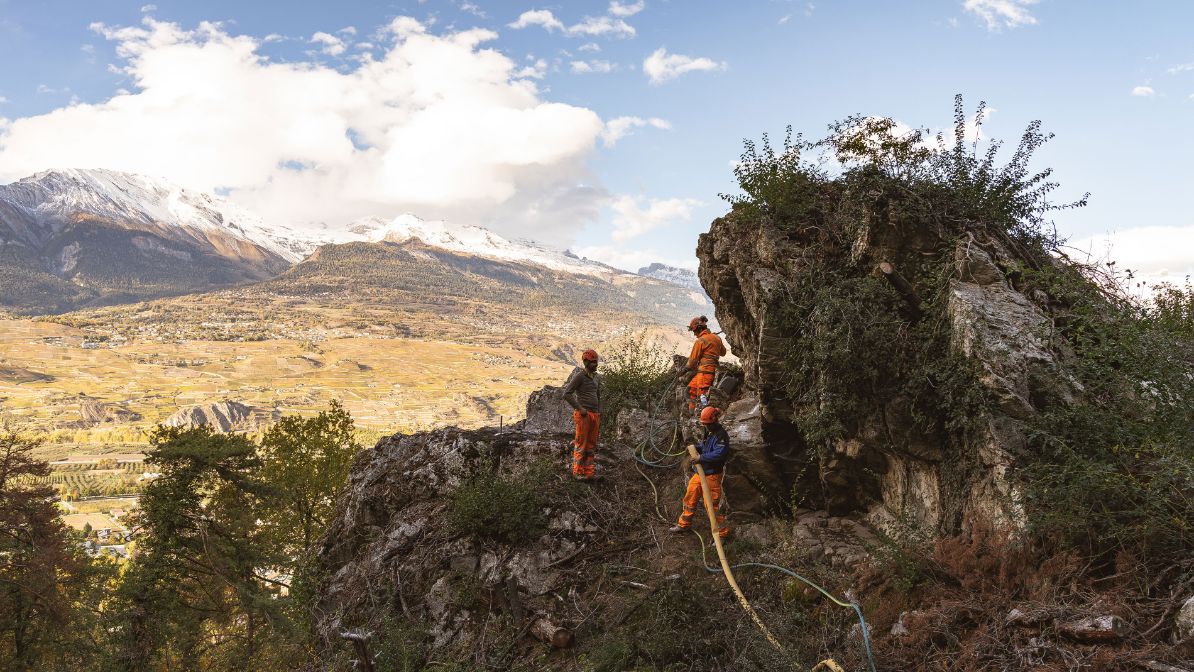

Travaux de stabilisation de la falaise au pylône 136 à Bramois, le 31octobre 2018
3/9: Travaux de stabilisation de la falaise au pylône 136 à Bramois, le 31octobre 2018

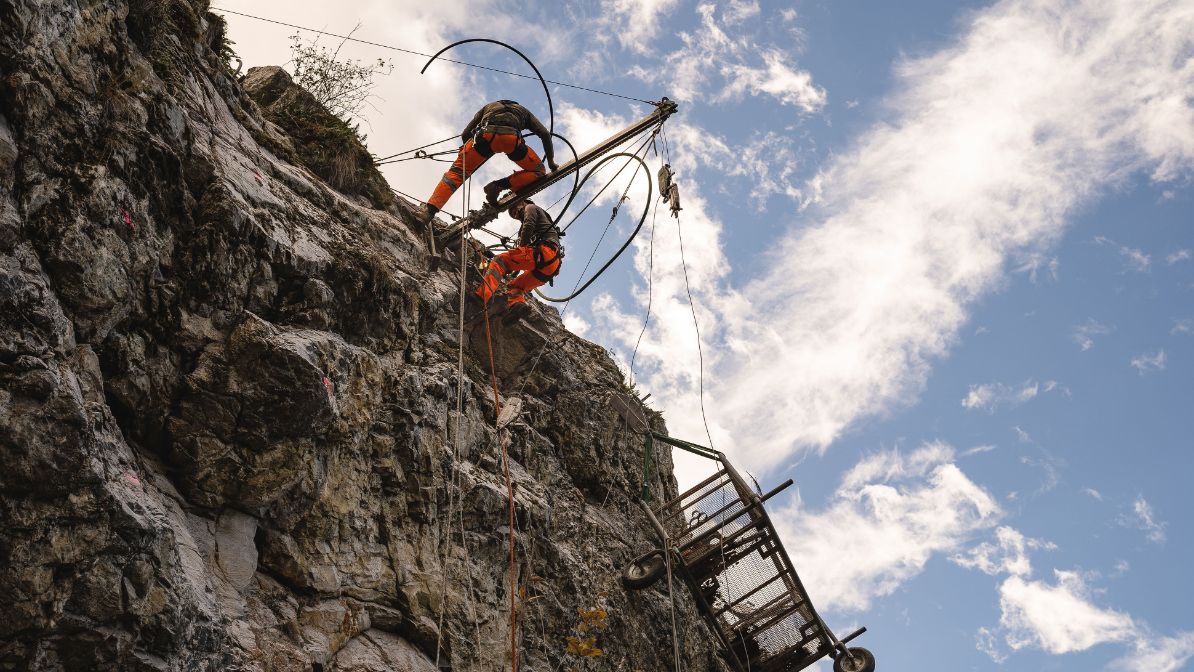

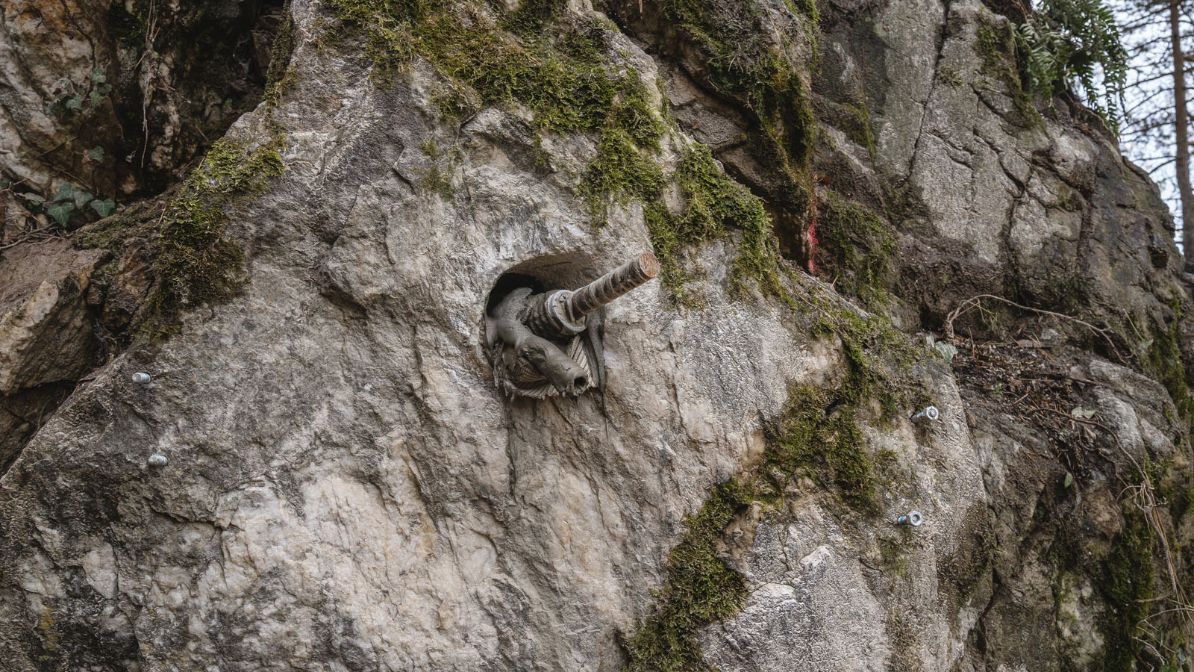

Travaux de stabilisation de la falaise au pylône 136 à Bramois, le 9 novembre 2018
4/9: Travaux de stabilisation de la falaise au pylône 136 à Bramois, le 9 novembre 2018
Ouverture d’un accès pour la pelle mécanique au pylône 135 à Bramois, le 9 novembre 2018
5/9: Ouverture d’un accès pour la pelle mécanique au pylône 135 à Bramois, le 9 novembre 2018
Début du terrassement au pylône 135 à Bramois, le 9 novembre 2018
6/9: Début du terrassement au pylône 135 à Bramois, le 9 novembre 2018
Travaux de stabilisation de la falaise au pylône 136 à Bramois, le 9 novembre 2018
7/9: Travaux de stabilisation de la falaise au pylône 136 à Bramois, le 9 novembre 2018
Pose de filets de protection pare-pierres au pylône 135 à Bramois, le 9 novembre 2018
8/9: Pose de filets de protection pare-pierres au pylône 135 à Bramois, le 9 novembre 2018
1ère étape de construction d’un pied du pylône 165 à Chippis, le 31 octobre 2018
9/9: 1ère étape de construction d’un pied du pylône 165 à Chippis, le 31 octobre 2018

Téléchargements

Contact

Titre

Veuillez sélectionner le titre.

Veuillez entrer votre prénom.

Veuillez entrer votre nom.

Veuillez entrer une adresse e-mail valide.

Veuillez entrer votre message.

Veuillez cocher la case.
