Netzprojekt Pradella – La Punt

Die Leitung Pradella – La Punt ist essenziell für den Stromtransit und die Versorgungssicherheit des Kantons Graubünden. Damit die Energie aus der Wasserkraft vollumfänglich abtransportiert werden kann, war der Ausbau des rund 50 km langen Trassees zwischen Pradella und La Punt auf durchgängig zwei 380-kV-Leitungen nötig. Swissgrid hat 2017 mit der Realisierung begonnen. Die Inbetriebnahme der ausgebauten Leitung war am 11. November 2022.

Ihr Ansprechpartner für dieses Netzprojekt

Joshu Jullier
Joshu Jullier

Telefon +41 58 580 21 11
info@swissgrid.ch

380-kV-Leitung
380-kV-Leitung
Rückbau
Rückbau
Bestehende Leitung
Bestehende Leitung
Unterwerk
Unterwerk

Übersicht

Seit dem 11. November 2022 fliesst Strom über die ausgebaute Höchstspannungsleitung zwischen Pradella und La Punt. Damit wird ein Engpass im Schweizer Übertragungsnetz beseitigt. Die Leitung Pradella – La Punt ist wichtig für die Versorgungssicherheit des Kantons Graubünden und der ganzen Schweiz. Als Ersatzmassnahme des Projekts sind 1100 Verteilnetzmasten im Engadin demontiert worden.

Ausbau der Höchstspannungsleitung Pradella – La Punt von 2017 bis 2022

Verbesserung gegenüber der Situation vor dem Projekt

  • Der strukturelle Engpass zwischen Pradella und La Punt wird aufgehoben, damit mehr Strom transportiert werden kann
  • Der Abtransport der Energie aus der Wasserkraft im Kanton Graubünden wird verbessert
  • Die Vernetzung mit dem internationalen Stromnetz in Richtung Österreich und Italien wird erhöht
  • Das Engadin kann zuverlässiger mit Strom versorgt werden
  • Durch den Ausbau auf durchgängig zwei 380-kV-Leitungen und den Einsatz von Zweier- bzw. Dreierbündeln werden die Übertragungsverluste reduziert sowie die elektromagnetischen Felder und die Geräuschentwicklung verringert.

Projekt

Normalerweise trägt ein Mast auf beiden Seiten je eine Leitung. Zwischen La Punt und Zernez sind die Strommasten vor dem Projekt jedoch nur auf einer Seite mit einer Leitung belegt gewesen. Grund dafür ist, dass zum Zeitpunkt des Baus der Leitung in den 60er-Jahren der Transportbedarf geringer war als heute. Nun ergänzte Swissgrid das 50 km lange Trassee zwischen Pradella und La Punt durchgehend mit einer zweiten 380-kV-Leitung. Heute tragen die Masten somit auf beiden Seiten jeweils eine Leitung. Das hat positive Auswirkungen auf die Emissionen: Die Leitung kann nun so betrieben werden, dass sich die elektrischen und magnetischen Felder der zwei Leitungen teilweise aufheben und die Emissionen insgesamt geringer sind als vorher.

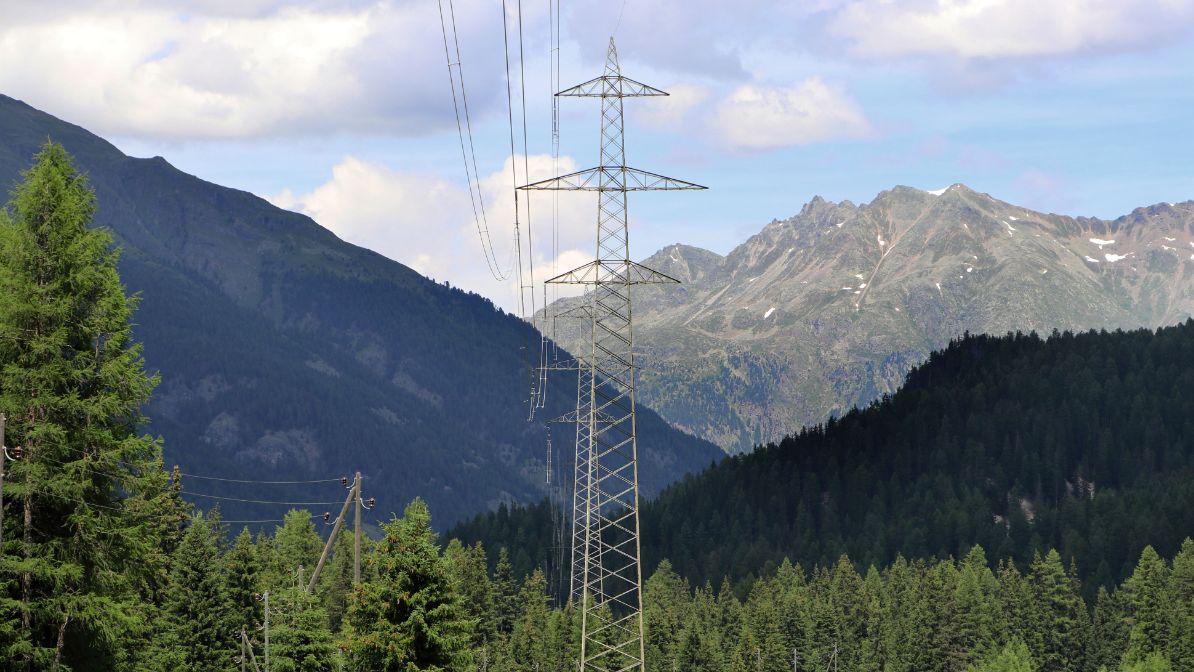

Zwischen La Punt und Zernez trugen die Masten vor dem Projekt nur auf einer Seite eine Leitung.
Netzsituation vor und nach dem Projekt
Situationsplan Pradella – La Punt
Zwischen La Punt und Zernez trugen die Masten vor dem Projekt nur auf einer Seite eine Leitung.
1/3: Zwischen La Punt und Zernez trugen die Masten vor dem Projekt nur auf einer Seite eine Leitung.
Netzsituation vor und nach dem Projekt
2/3: Netzsituation vor und nach dem Projekt
Situationsplan Pradella – La Punt
3/3: Situationsplan Pradella – La Punt

Zahlen und Fakten

Länge der Leitung 50 km
Leitungen Zweimal 380 kV
Anzahl Masten 127
Höhe der Masten Zwischen 50 und 80 m
Stahl für Masten 5005 Tonnen
Anzahl Schrauben 260 000
Neue Leiterseile 615 km
Grüner Farbschutzanstrich 30 Tonnen
Anzahl Arbeitende auf der Baustelle bis zu 230 Mastmonteure und Maler
Projektkosten inkl. Ersatzmassnahmen CHF 120 Mio.

Rückbau von 1100 Masten dank Erdverkabelung der 110-kV-Leitung

Als Ersatzmassnahme für das Netzprojekt Pradella – La Punt ersetzten die Engadiner Kraftwerke (EKW) die 60-kV-Freileitung zwischen Pradella und Bever durch eine erdverkabelte 110-kV-Leitung. Die Energie aus dem Kraftwerk Ova Spin wird neu über diese unterirdische Leitung abgeführt. Der erste Abschnitt zwischen Pradella und Zernez wurde im Sommer 2019 in Betrieb genommen. Der zweite Abschnitt zwischen Zernez und Bever wurde Ende 2019 fertiggestellt. Der Rückbau von 1100 Masten entlastet das Landschaftsbild deutlich. Das Projekt ermöglichte zudem die Verkabelung der 16-kV-Leitung und den Anschluss der Gemeinden ans Breitbandinternet.

Bau der 110-kV-Erdkabelleitung von Bever nach Pradella (Film von Brugg Cables)
Bau der 110-kV-Erdkabelleitung von Bever nach Pradella (Video von Brugg Cables)

Vergleich mit einer Kabelvariante

Das Projekt wurde auf der gesamten Strecke und auf 4 Teilabschnitten mit einer neuen 380-kV-Kabelleitung verglichen. Der Vergleich wurde im Sinne des Bewertungsschemas für Übertragungsleitungen des Bundesamtes für Energie (BFE) ausgeführt. Der Vergleich zeigte auf, dass die Mehrkosten für eine Voll- oder Teilverkabelung unverhältnismässig hoch wären und nur eine teilweise Entlastung des Landschaftsbildes zur Folge hätten.

Projektgeschichte

Das Projekt Pradella – La Punt wurde in den 1990er Jahren mit einem Vorverfahren der Umweltverträglichkeitsprüfung (UVP) gestartet. Im Januar 2000 wurden die Projektierungsarbeiten aufgrund der bevorstehenden Marktöffnung, der Verzögerungen bei grenzüberschreitenden Leitungsbauvorhaben sowie den Forderungen aus dem UVP-Vorverfahren sistiert.

Im 2007 wurden die Projektarbeiten mit der Ausarbeitung des Detailprojektes und des Berichtes über die Umweltauswirkungen wieder aufgenommen. Ein Jahr später wurde auf Verlangen der zuständigen Genehmigungsbehörde, dem Bundesamt für Energie (BFE), anhand des Sachplans Übertragungsleitungen (SÜL) der sogenannte SÜL-Check durchgeführt. Im Dezember 2008 verfügte das BFE, dass auf Grundlage des durchgeführten SÜL-Checks auf ein SÜL-Verfahren verzichtet werden kann. Hingegen musste eine UVP-Prüfung durchgeführt werden.

Im 2009 und 2010 fand die Überarbeitung der Planvorlage und des Berichtes über die Umweltauswirkungen gemäss Vorgaben des BFE statt. Ende Oktober 2010 wurde der Umweltverträglichkeitsbericht (UVB) an das Eidgenössische Starkstrominspektorat (ESTI) zur Vorprüfung und Genehmigung des Pflichtenheftes eingegeben. Im Februar 2011 fand ein Augenschein mit den kantonalen und eidgenössischen Fachstellen unter Federführung des Bundesamtes für Umwelt (BAFU) statt. Aufgrund dieser Begehung wurde der UVB überarbeitet.

Im Januar 2012 fanden Informationsveranstaltungen in Zernez statt, in deren Rahmen die Gemeinden, Umweltorganisationen und Öffentlichkeit sowie die Presse informiert wurden. Zwischen April 2012 und November 2013 wurden die Gesuchs-Unterlagen aufgrund des neuen Bewertungsschemas für Übertragungsleitungen des BFE und wegen verschiedener Gerichtsurteile grundlegend überarbeitet. Mit Eingabe der Plandossiers an das ESTI am 9. Dezember 2013 wurde das Plangenehmigungsverfahren (PGV) eingeleitet. Im Mai 2016 hat das ESTI die Bewilligung für den Ausbau der 380-kV-Leitung zwischen Pradella und La Punt erteilt.

Mithilfe des Schwerlasthelikopters Kamov konnten bis zu 12 Masten an einem Tag demontiert werden.
1/15: Mithilfe des Schwerlasthelikopters Kamov konnten bis zu 12 Masten an einem Tag demontiert werden.

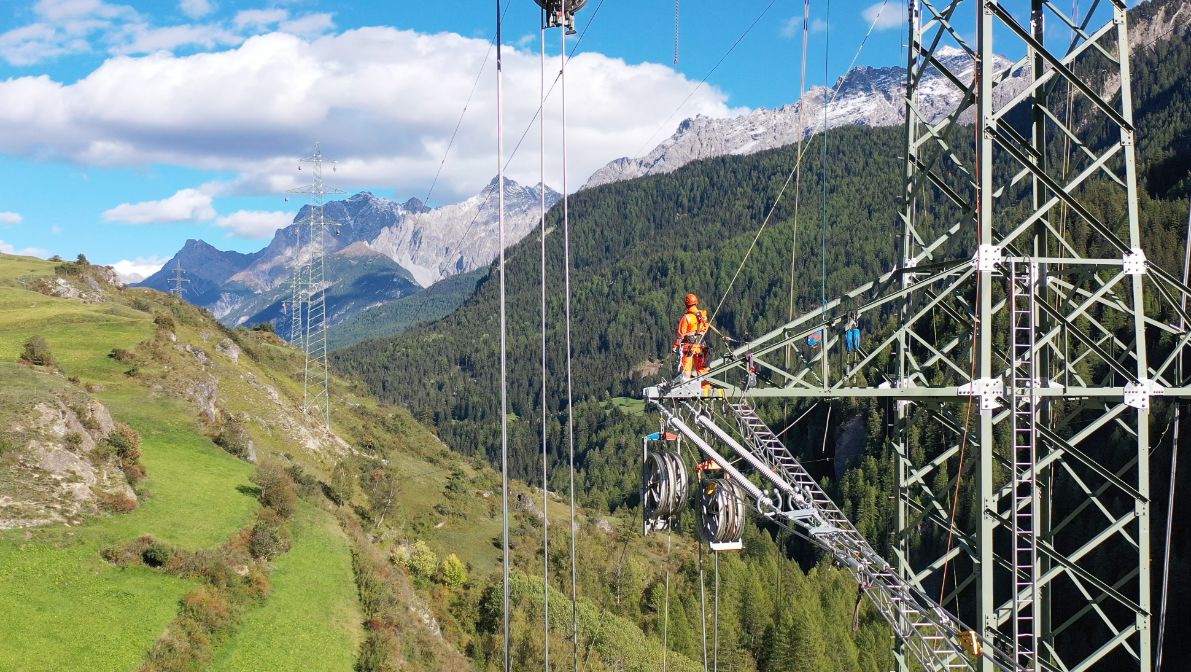

Nach dem Bau der Masten wurden die Leiterseile eingezogen.
2/15: Nach dem Bau der Masten wurden die Leiterseile eingezogen.
Insgesamt 30 Tonnen grüner Schutzanstrich werden von Hand mit Pinsel aufgetragen. Die grüne Farbe tarnt die Masten in der Landschaft und schützt diese vor Korrosion.
3/15: Insgesamt 30 Tonnen grüner Schutzanstrich werden von Hand mit Pinsel aufgetragen. Die grüne Farbe tarnt die Masten in der Landschaft und schützt diese vor Korrosion.
Beim Mast 68 in Zernez kommen die Leiterseile in einem Winkel von weniger als 90 Grad zusammen, was sehr hohe Zugkräfte zur Folge hat.
4/15: Beim Mast 68 in Zernez kommen die Leiterseile in einem Winkel von weniger als 90 Grad zusammen, was sehr hohe Zugkräfte zur Folge hat.
Erste Bauetappe
5/15: 2021 konnte die erste Bauetappe zwischen Zernez und La Punt erfolgreich abgeschlossen werden

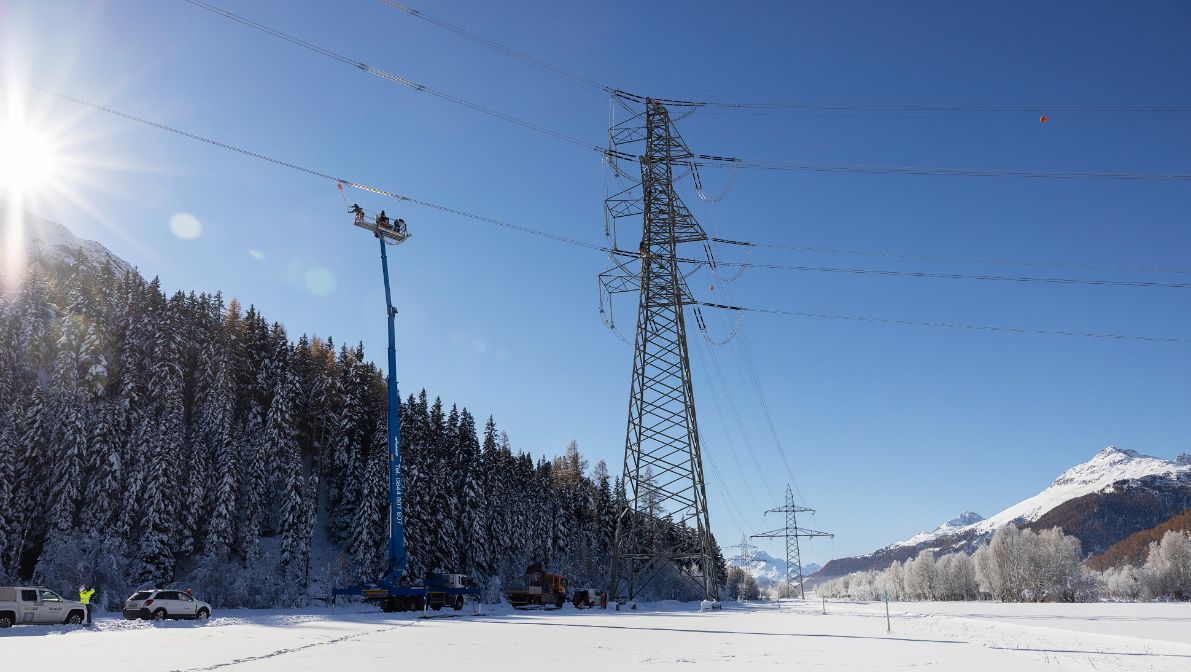

Montage der Masten zwischen Zernez und La Punt
6/15: Montage der Masten zwischen Zernez und La Punt
Montage der Masten zwischen Zernez und La Punt
7/15: Montage der Masten zwischen Zernez und La Punt (Quelle: ARINAS)
Montage der Masten zwischen Zernez und La Punt
8/15: Montage der Masten zwischen Zernez und La Punt

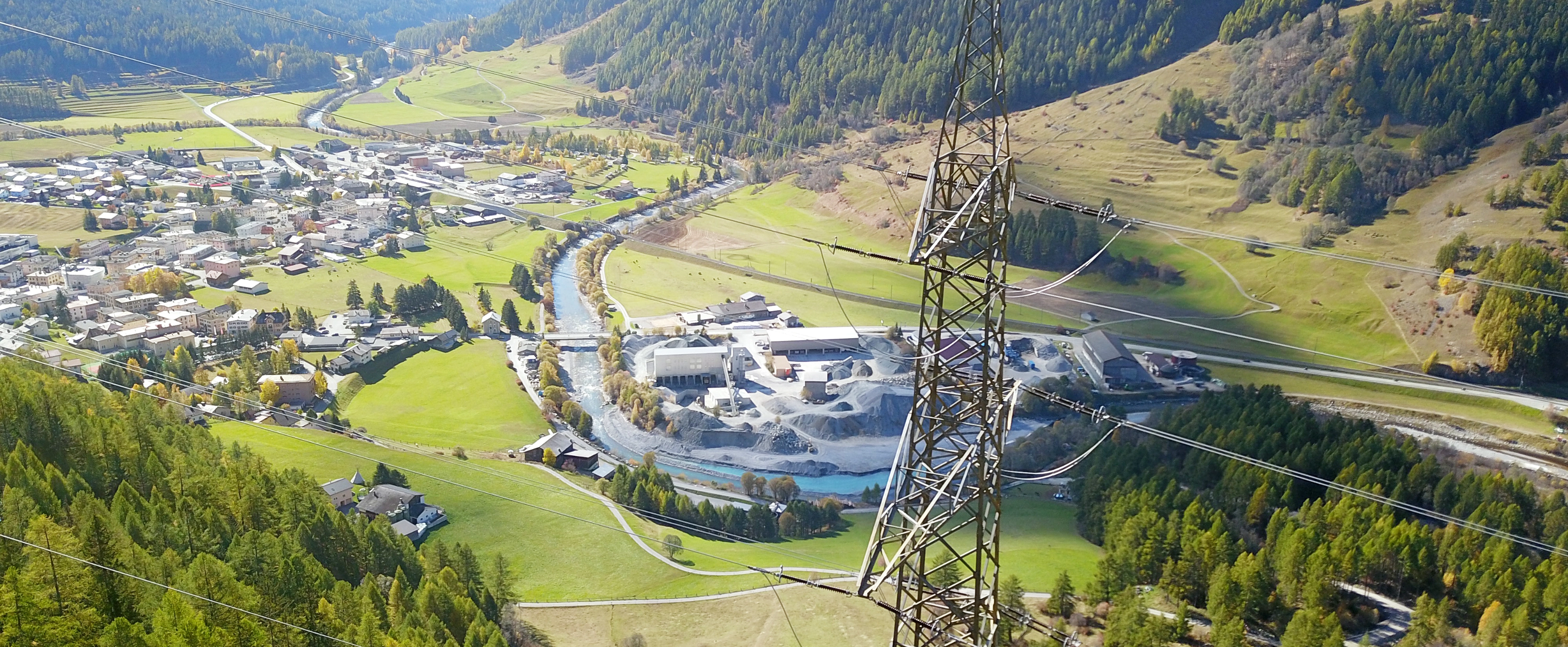

Bestehende 380-kV-Leitung Pradella – La Punt
9/15: Bestehende 380-kV-Leitung Pradella – La Punt
Bau der neuen 110-kV-Leitung zwischen Pradella und Bever (Quelle: EKW)
10/15: Bau der neuen 110-kV-Leitung zwischen Pradella und Bever (Quelle: EKW)
Sanierung der Mastfundamente
11/15: Sanierung der Mastfundamente
Tiefbauarbeiten: Fundamentverstärkung
12/15: Tiefbauarbeiten: Fundamentverstärkung
Tiefbauarbeiten: Fundamentverstärkung
13/15: Tiefbauarbeiten: Fundamentverstärkung

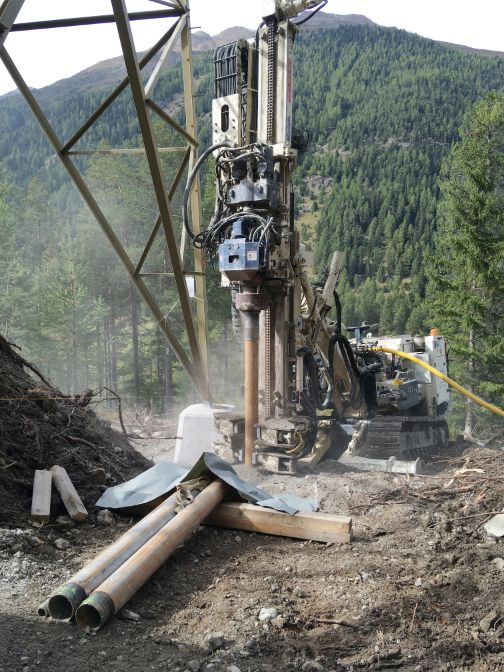

Bohren eines Mikropfahls
14/15: Bohren eines Mikropfahls
Baustelle Pradella – La Punt
15/15: Baustelle Pradella – La Punt

Projektfortschritt und Projektplanung

Swissgrid hat die Tiefbauarbeiten von 2017 bis Herbst 2019 ausgeführt. In dieser Zeit wurden an jedem Maststandort die Mastfundamente verstärkt und die Betonsockel saniert. In einem nächsten Schritt wurden die Masten verstärkt oder dort wo notwendig ersetzt. Swissgrid plante die erste Etappe der Bauarbeiten (von Zernez bis La Punt) für das Jahr 2021, die zweite Etappe (von Pradella bis Zernez) folgte 2022. Die neue Leitung ging am 11. November 2022 in Betrieb.

Das Projekt ist damit noch nicht ganz zu Ende. 2023 erhalten die Masten der zweiten Bauetappe zwischen Pradella und Zernez ihr finales grünes Kleid. Bei den Masten zwischen Zernez und La Punt, der ersten Bauetappe, wurde bereits im Sommer 2022 der grüne Schutzanstrich aufgetragen. Nun passen sich die Masten sehr gut ins Landschaftsbild ein und sind weniger sichtbar. Der Mastanstrich dient zudem dem Schutz vor Korrosion.

Ausbau der Stromautobahn im Engadin
Ausbau der Stromautobahn im Engadin

Projektplan

Projektplan

Downloads


Projektnews

  • | Medienmitteilung

    Mehr Energie für das Engadin und die Schweiz

    Seit dem 11. November 2022 fliesst Strom über die ausgebaute Höchstspannungsleitung zwischen Pradella und La Punt. Damit wird ein Engpass im Schweizer Übertragungsnetz beseitigt. Die Leitung Pradella – La Punt ist wichtig für die Versorgungssicherheit des Kantons Graubünden und der ganzen Schweiz. Als Ersatzmassnahme des Projekts sind 1100 Verteilnetzmasten im Engadin demontiert worden.
    Beitrag lesen
  • | Blog

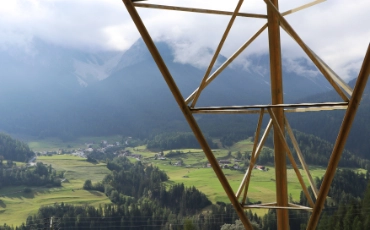

    Startschuss für Netzausbau im Engadin
